フットスイッチ 手術室用センサー DFT-01
フットスイッチ 手術室用センサー DFT-01
業界初のTOF測距方式採用のフットスイッチ
制御器一体型で施工性が格段に向上
間口が広いのでつま先が大きなサンダルでも、自動ドアの開閉が可能
おすすめ機能
設置場所
特徴

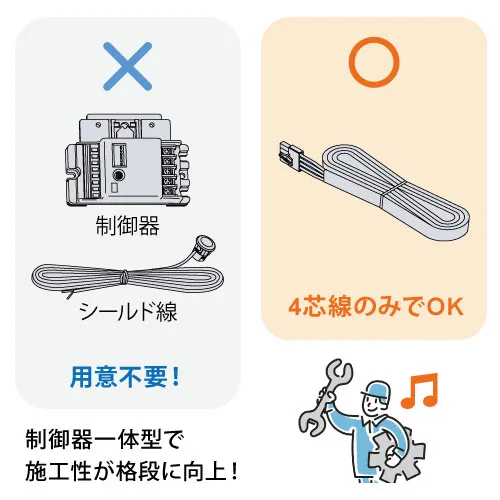

制御器一体型で施工性が格段に向上

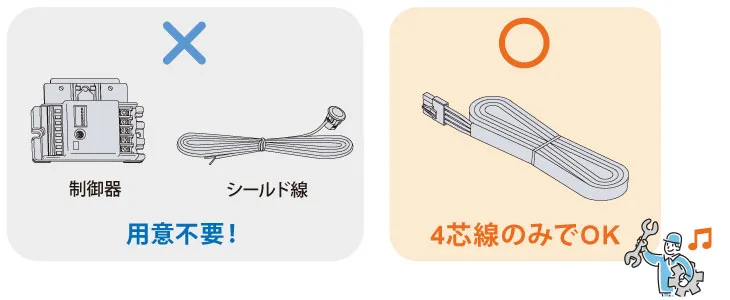

制御器一体型で専用のシールド線が不要！
4芯線のみの配線で設置でき、施工の簡素化を実現。 ※埋込BOXは3個用のスイッチBOXに対応

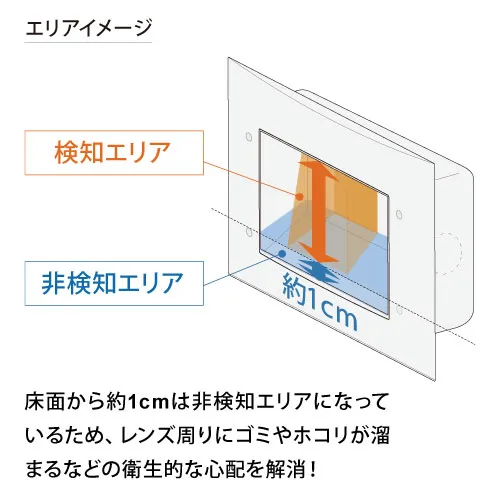

業界初のTOF測距方式採用！検知性能を向上
光源からの反射時間の差で検知することで検知精度が一定になり、足の入れ方による非検知を軽減。
防水性の向上
IPX5相当の防水性を担保し、水による洗浄や次亜塩素酸の噴霧消毒にも対応。
レンズ部分への水・薬品の接触を 防ぎ、誤動作・結露を低減。

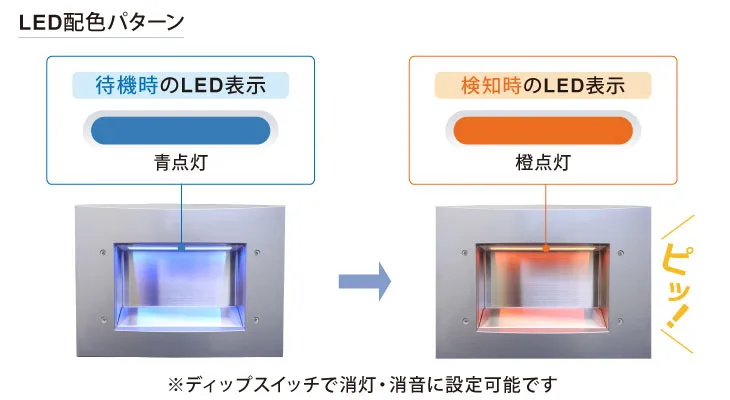

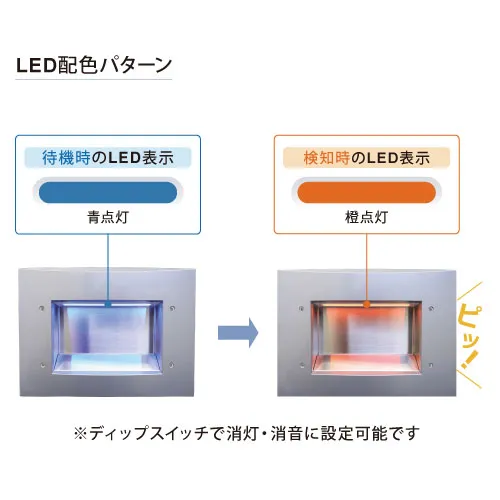

アンサーバック機能を搭載！視認性の高さ
音とLED表示により、センサーの検知を一目で確認ができ、操作時に触れてしまうことを回避できる。
待機時にも点灯しているため、暗い場所でも設置位置が確認しやすい。
耐久性の向上と大開口仕様の実現
本体の外観にはステンレスを採用。前プレートにはポリカーボネイト樹脂を使用、耐久性に優れている。
クロックスサンダルにも対応した大開口の差し込み穴。開口幅：従来品110mm → 136mm

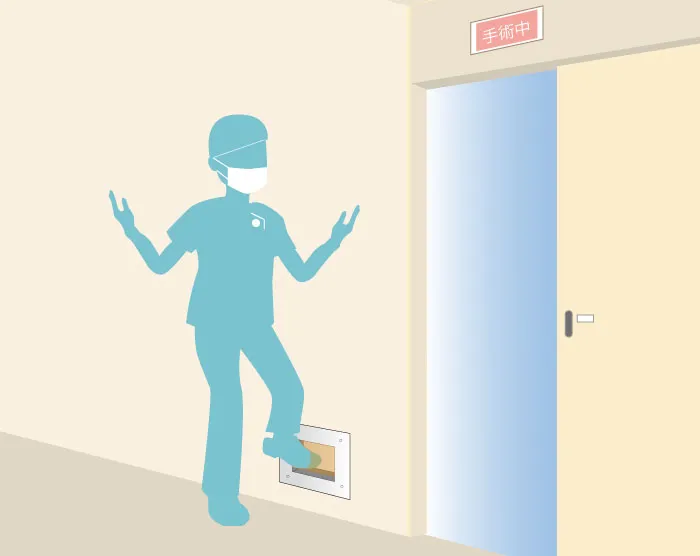

動作イメージ

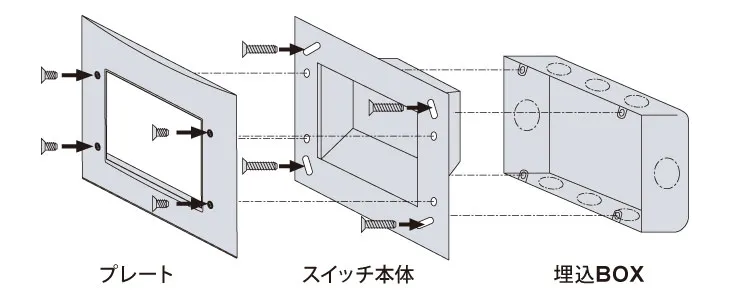

取付方法

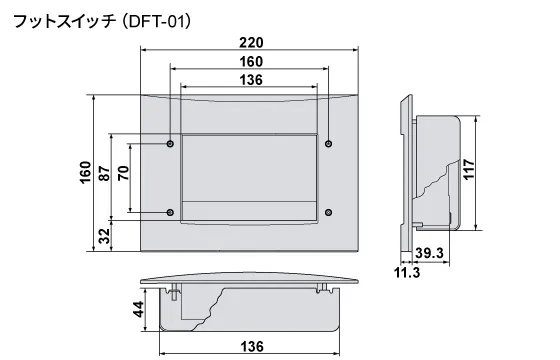

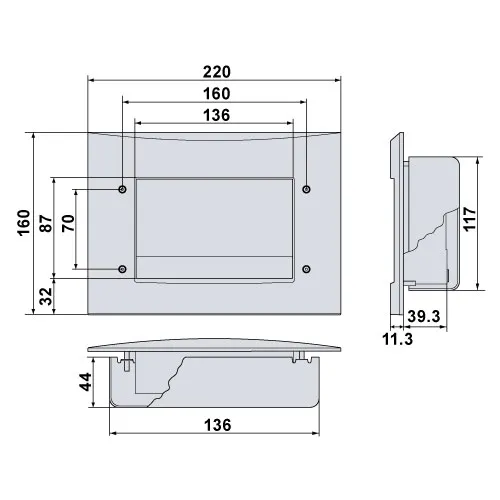

外観図 [mm]
![外観図 [mm]](/dcms_media/image/db_item_DFT-01_ext.webp)
仕様
| 型番／品名 | DFT-01 フットスイッチ |
|---|---|
| 検出方式 | TOF測距方式 |
| 電源電圧 | AC100V±10% DC12～24V±10% |
| 消費電力／電流 | AC100V:6VA(最大) DC12V:100mA(最大) DC24V:100mA(最大) |
| 接点出力 | 無電圧1a フォトモスリレー接点 DC30V 0.3A ワンショット（検知時間＋2秒オフディレイ） |
| 動作表示LED | 検出時一時点灯LED（検出中+0.5秒オフディレイ） 待機時：青点灯又は消灯 検知時：橙色点灯 待機時の点灯/消灯（ディップスイッチにて切替） |
| 検知音 | 鳴動/消音（ディップスイッチにて切替） |
| 使用可能周囲温度 | -10℃ ～ +50℃（結露なきこと） |
| 設置場所 | 屋内 |
| 保護等級 | IPX5相当（壁裏面は該当せず） |
| 質量 | 約540g（埋込BOX 約510g含まず） |
| 外観 | 本体：SUS、前パネル：ポリカーボネート樹脂 |
