非接触スイッチ 手かざしセンサー PF-R5

TOP > 製品一覧 > 自動ドアセンサー > 非接触スイッチ > 非接触スイッチ 手かざしセンサー PF-R5

非接触スイッチ 手かざしセンサー PF-R5

スイッチに触れないので衛生的!ウイルス・細菌の感染リスクを軽減
露出防水型正面・下・左右向きタイプの手かざしセンサー

資料ダウンロード

資料ダウンロードにはログインが必要です。
アカウントをお持ちでない方はこちらから

おすすめ機能
設置場所

アイコンの説明はこちらから
  • 光電
  • 静止体検知
  • 自己診断
  • 防水
  • 反射
  • 起動
  • 医療施設
  • 外食施設
  • 工場施設
  • オフィスビル

特徴

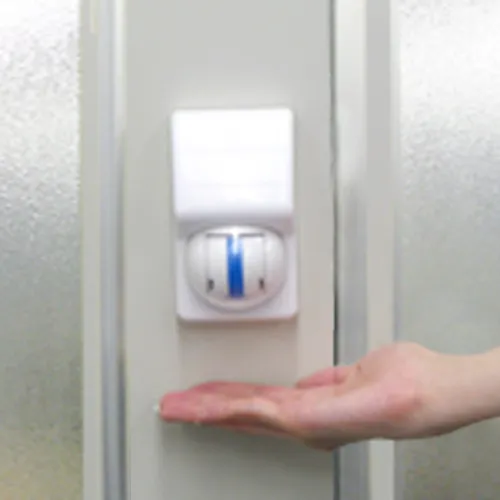

直接触れないので衛生的!ウイルス・細菌の感染リスクを軽減!

ボックスに手を近づけることにより赤外線が反射され信号を出力します。
食品工場やレストラン等の厨房出入り口、介護施設・医療施設など衛生面に配慮したい場所に最適です。

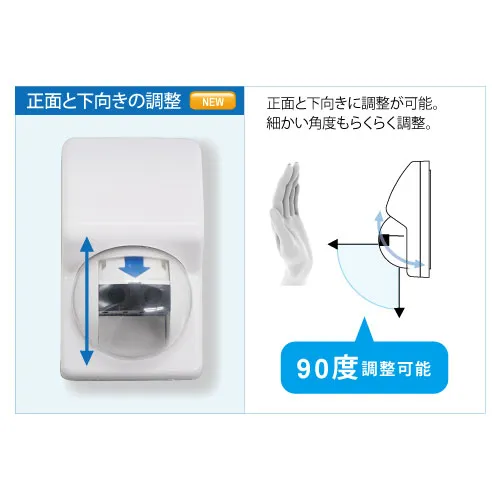

正面・下向き・左右の3パターンにビームスイッチの角度調整!

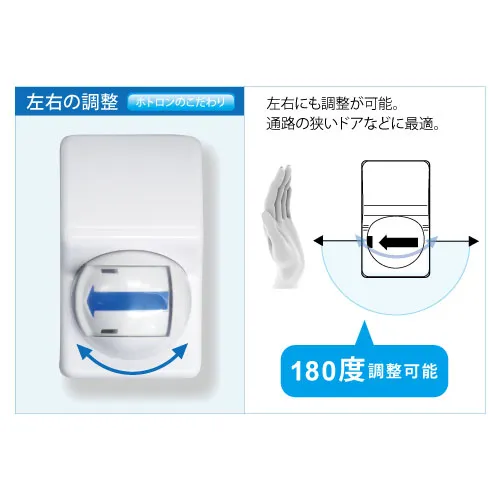

従来固定だったビームスイッチの角度が正面・下向きに加えて、左右にも調整ができます。

正面・下向き・左右の3パターンにビームスイッチの角度調整!

防塵・防水構造

防水・防塵構造(IP55)になっているため、本体を水洗いできます。
なお本体の水洗い後は、やわらかい布なので水滴をしっかりふき取ってください(表面に水滴が残っていると誤動作の原因となります)。
※注1)防水性能は、ノックアウト未使用時に限ります。
※注2)取付の際は、壁とベースとの間にコーキングをしっかり行ってください。

わかりやすいデザイン

矢印マークがあるので、手をかざす箇所が一目瞭然です。

清潔感UP

白い本体で清潔感UP、どんな場所にも馴染みます。

取付可能

1個用の電源スイッチボックスに取付可能です。(ピッチ72.5~83.5mm)

従来品のセンサーが使用可能

センサー部は従来品のP-08M+P-20です。

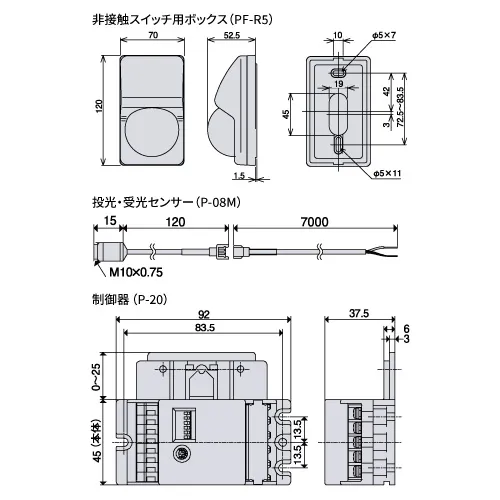

外観図 [mm]

外観図 [mm]

仕様

型番/品名PF-R5 非接触スイッチ
最大検出距離直接反射設定:400mm(検出物体が白色の場合)
動作表示LED直接反射設定:通常(点灯) 検出(消灯)
電源AC100V±10% 50/60Hz
消費電力3.0VA以下
出力接点無電圧リレー接点1c DC50V 0.1A以下(抵抗負荷)
可変範囲上下方向 :+10° ~ 90°
左右方向 :±90°
応答時間約0.1秒
オフタイマ直接反射設定:0.2秒/0.5秒/1.5秒/3秒
保護等級屋内(IP55 ※ノックアウト未使用時)
使用温度範囲-20 ~ +55℃(ただし氷結・結露しないこと)
外観ABS樹脂(白色)、アクリル樹脂(無色透明)
構成制御器(P-20):1台
センサー(P-08M):1組または2組
非接触スイッチ用ボックス(PF-R5):1セットまたは2セット
質量約150g(非接触スイッチ用ボックス)
付属品制御器取付用ネジ(2本)、取付用ネジ(2本)、取扱説明書
