産業用センサー KABUTO
産業用センサー KABUTO
3.5mから6.5mの高所取付型産業用センサー
長距離エリアのレーダーと広い赤外エリアのコンビセンサー
方向検知機能による求める方向のみ検知
おすすめ機能
設置場所
特徴
IP65の産業用センサー
IP65を満たす防塵防水機能に防振技術を加えた頑丈な筐体はあらゆる産業用センサーとして好適です。

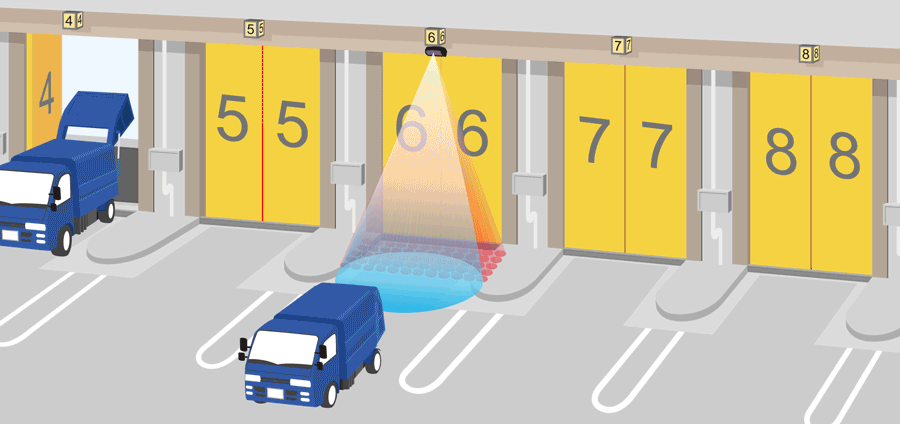

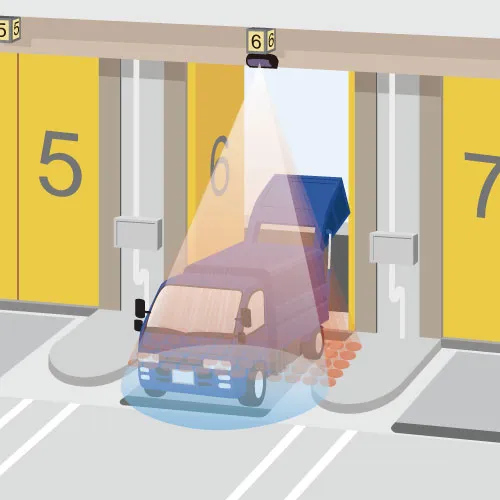

ゴミ処理場でのパッカー車の入庫、在車を検知
ごみ処理場における車両の通過を検知し、効率的かつ安全な場内の車両誘導を支援します。

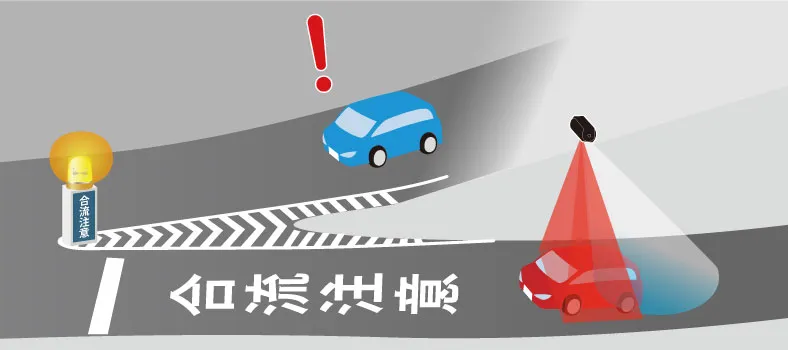

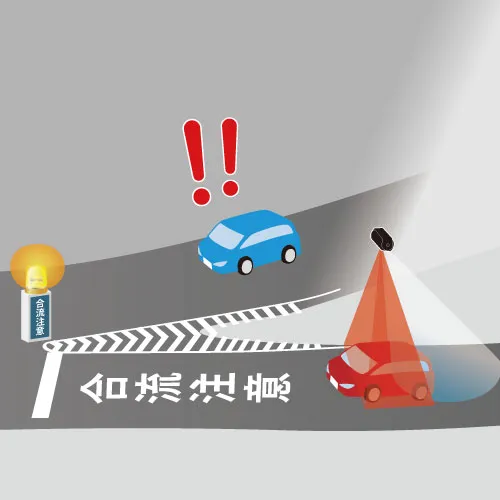

合流場所のトラブルを高所から監視
人と車や車同士の接触を注意喚起することで、危険を予知し事故を未然に防ぐことが可能です。

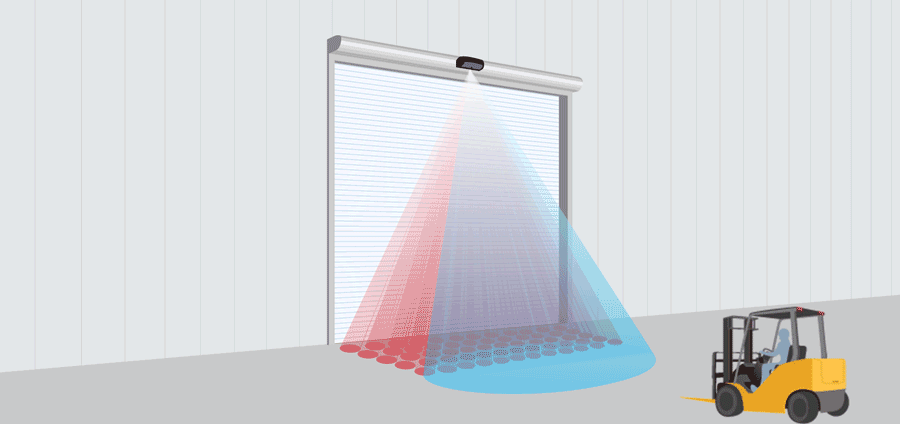

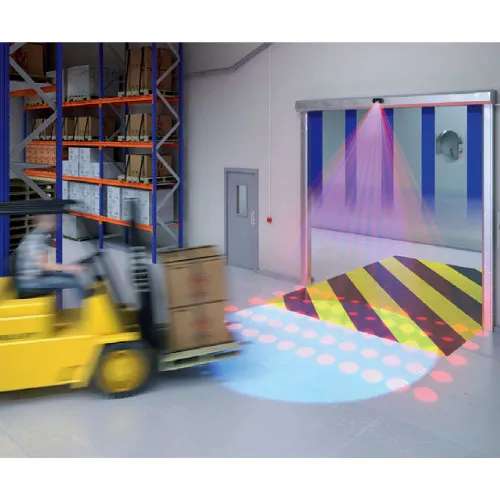

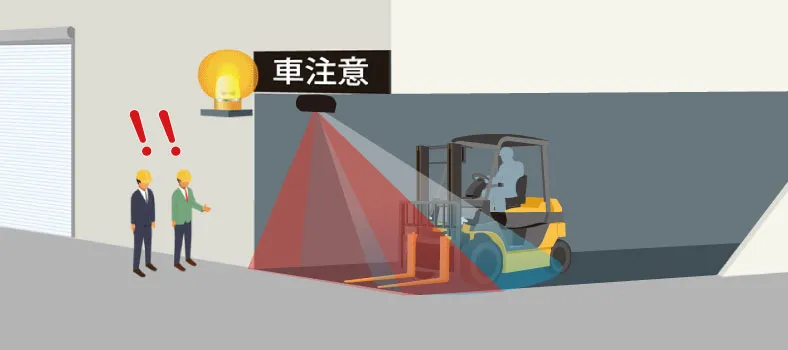

工場内のフォークリフトの接触事故を注意喚起
6.5mの高所から監視が可能、リモコンで設定

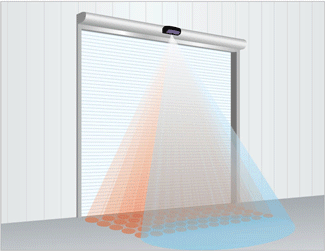

広い赤外線エリアで静止を確保。全エリアで使用すれば方向性管理も可能

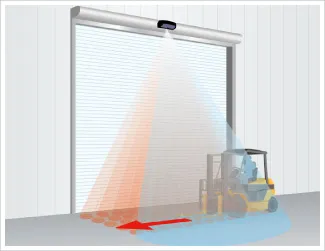

クロストラフィック機能で横の方向性も管理
簡単な取付と初期設定
天井と壁面の両方に取付けることができ、設定にはリモコンを使用できます。
検知範囲

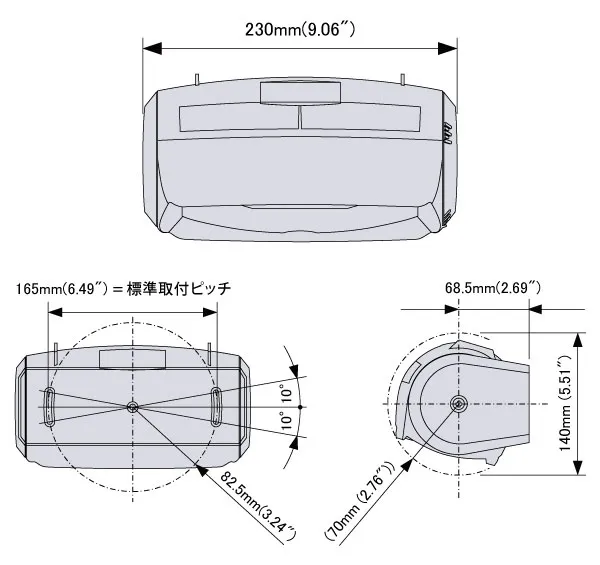

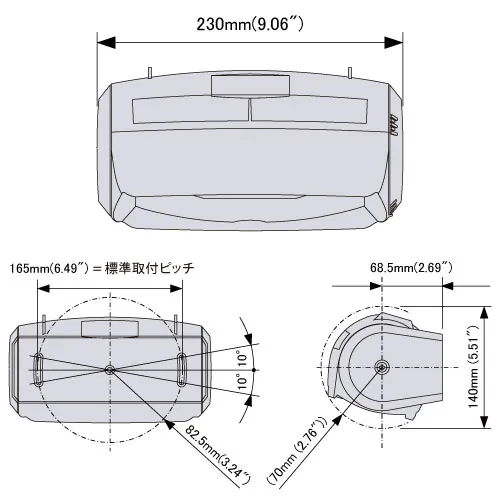

外観図 [mm]
![外観図 [mm]](/dcms_media/image/db_item_KABUTO_ext_jp.webp)

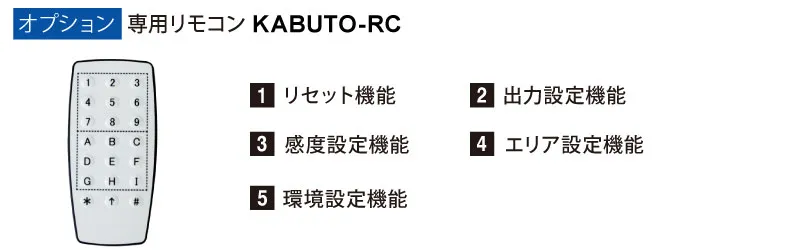

オプション
仕様
| 型番／品名 | KABUTO 産業用高所取付型赤外線+レーダーセンサー | ||
|---|---|---|---|
| 検知方式 | 赤外部：近赤外線反射方式 レーダー部：Kバンド 24.15GHz帯 マイクロ波方式 | ||
| 取付高さ | 3.5 ～ 6.5m | ||
| 感度調整機能 | 赤外部：6段階 1（低） ～ 6（高） （リモコン設定） レーダー部：9段階 1（低） ～ 9（高） （リモコン設定） | ||
| 干渉設定 | 赤外部：A／B／C／D 4周波から選択可能 | ||
| 静止体検知時間 | 30秒／1分／2分／5分／10分／20分／1時間／2時間／∞ | ||
| 動作表示LED | 待機時：緑色点灯 ドアウェイ監視（学習中)：緑色点滅（非検知時） 検知時（レーダーセンサー）：赤色点灯 検知時（反射センサー／レーダー・反射両方）：赤色点灯 ドア引掛け：黄色点灯 自己診断異常：緑色・赤色交互点滅（高速） | ||
| 電源 | AC/DC 12 ～ 24V±10% 50/60Hz | ||
| 消費電力・電流 | AC24V 時：3.3VA 以下 AC12V 時：2.5VA 以下 DC24V 時：80mA 以下 DC12V 時：150mA 以下 | ||
| 出力 | 無電圧リレー接点1a DC50V 0.1A（抵抗負荷） | ||
| 出力 1 | 赤外部 | フォトMOSリレー 電圧：最大48VDC 電流：最大300mA（抵抗負荷） | |
| 出力 2 | レーダー部 | フォトMOSリレー 電圧：最大48VDC 電流：最大300mA（抵抗負荷） | |
| 出力保持時間 | 出力1：約0.5秒 出力2：約0.5秒 | ||
| 応答時間 | 赤外部：約0.25秒 レーダー部：約0.1秒 | ||
| 保護等級 | IP65 | ||
| 使用温度範囲 | -20 ～ +60℃（結露しないこと） | ||
| 外形寸法 | W230 x H140 x D140mm | ||
| 質量 | 約1,300g | ||
| 付属品 | 取付ネジ（3本）、取扱説明書 | ||
| オプション（別売） | リモコン(KABUTO-RC) | ||
