車両カウントセンサー 赤外線センサー CCS2

車両カウントセンサーの最高峰!
幅42cmのコンパクトさで確実な車両カウントを実現
リモコン機能が加わった進化した車両カウントセンサー

資料ダウンロード

資料ダウンロードにはログインが必要です。
アカウントをお持ちでない方はこちらから

おすすめ機能
設置場所

アイコンの説明はこちらから
  • 赤外線(検知)
  • 方向検知
  • 高所(検知)
  • カウント
  • 出庫警告
  • 通過
  • 大型商業施設
  • 交通施設

特徴

車両カウントセンサーの最高峰!

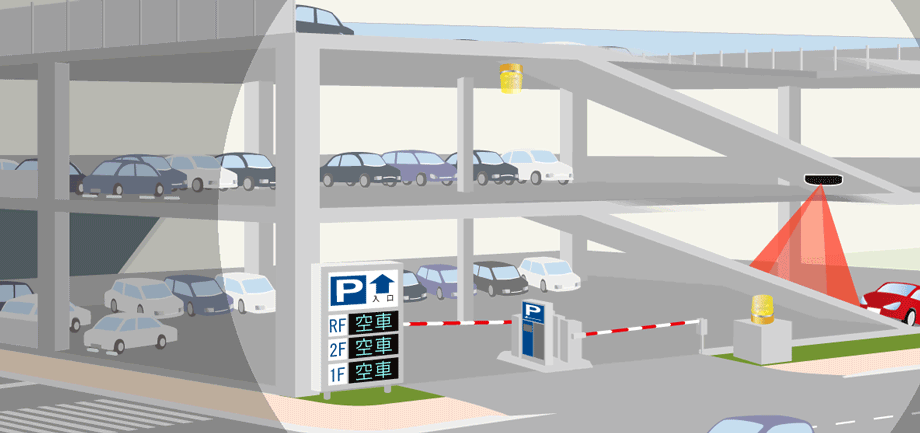

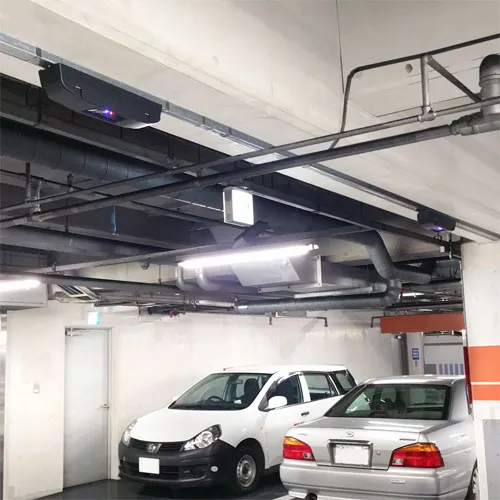

CCS2は赤外線反射方式を採用した天井取付型センサーです。

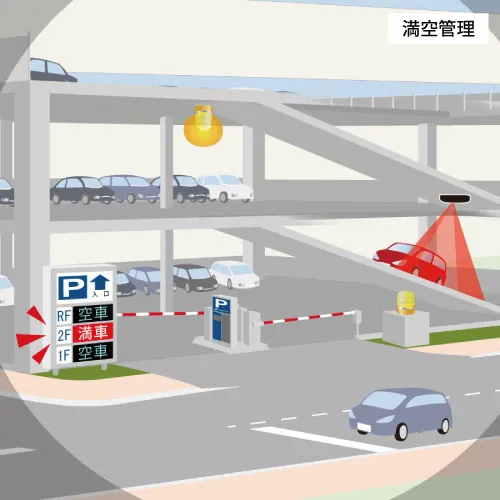

1台で双方向の車両を検知し、渋滞・すれ違いでも検知します。

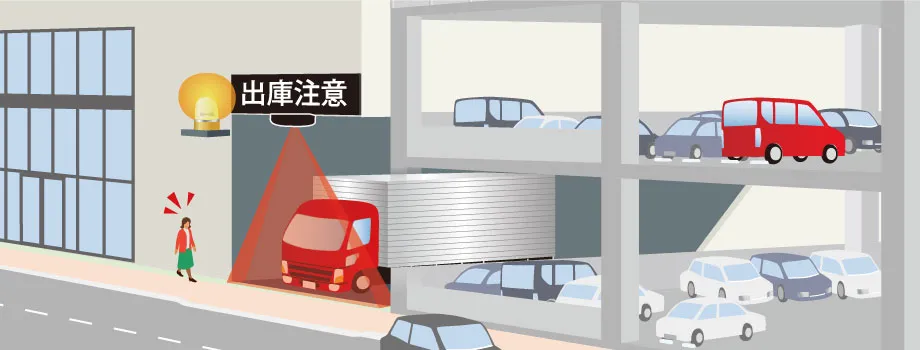

またCCS2は車両カウントだけでなく出庫警告用のセンサーとしてもご使用いただけます。

車両カウントセンサーの最高峰「CCS2」

車両カウントセンサーの基本機能

車両カウントセンサー「CCS2」の基本機能

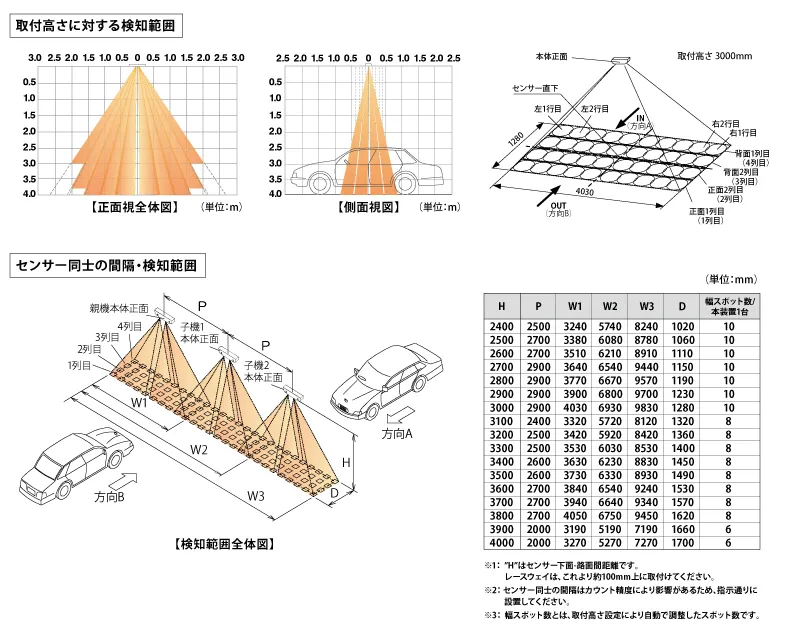

検知範囲

検知範囲

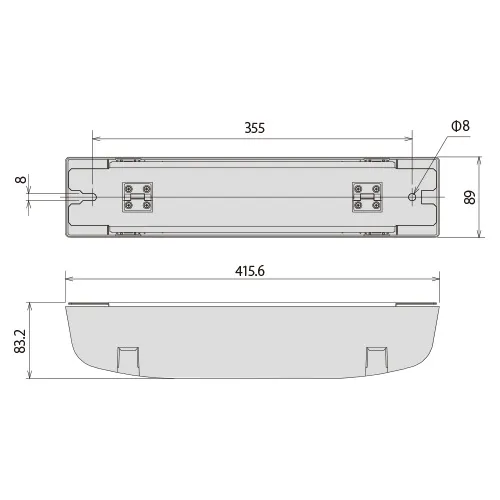

外観図 [mm]

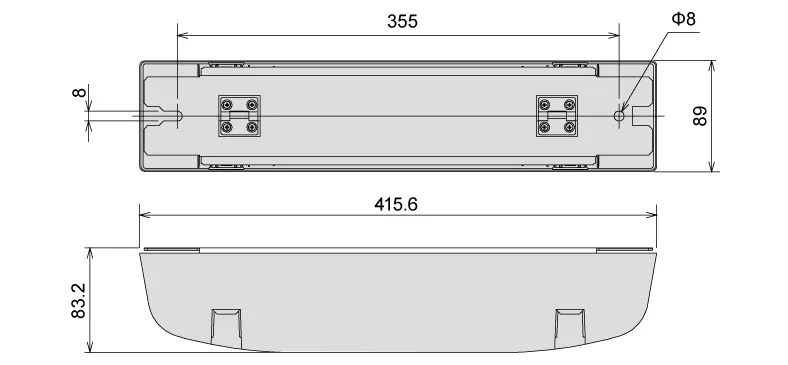

外観図 [mm]

仕様

型番/品名CCS2 車両カウントセンサー (双方向判別タイプ)
検知方式近赤外線反射方式
取付高さ
(センサー下面-路面間距離)
2.4 ~ 4.0m(アスファルトは 3.7m)※カラー舗装は除く
推奨取付高さ : 2.6m以上

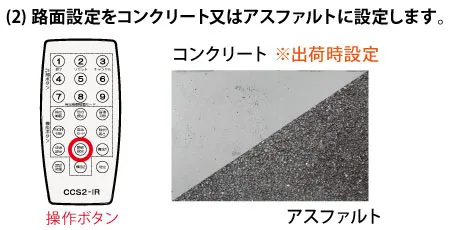

感度設定1(低)/ 2/ 3/ 4(高) (リモコン設定)
検知範囲調整機構的手段
 正面背面の検知範囲微調整 調整範囲±5°
電気的調整手段
 左右幅 : 消去なし/1行消去/2行消去 (リモコン設定)
 正面・背面 : 消去なし / 1列消去 / 2列消去
 (リモコン設定 : ゲートモード設定時のみ有効)
取付高さ設定2.4 ~ 3.0m/~3.8m/~4.0m (リモコン設定)
干渉設定H/L 2周波設定 (リモコン設定 : ゲートモード設定時のみ有効)

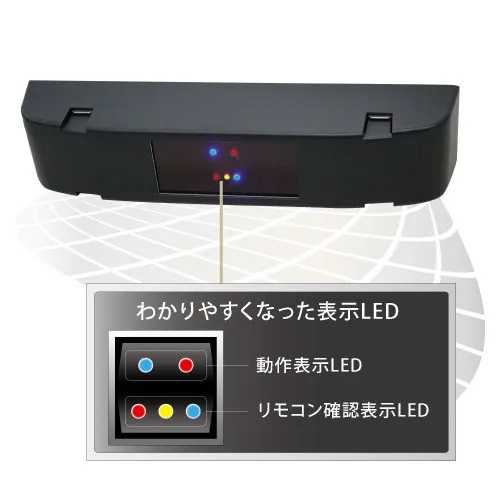

動作表示LED(1)電源・動作表示LED (赤LED×1/青LED×1)
 ・カウントモード : 電源投入後点灯(監視)カウントパルスに同期し消灯
 ・ゲートモード : 電源投入後点灯(監視)出力に同期し赤LEDのみ消灯
 ・本装置異常時 400ms周期で点滅
(2)リモコン確認表示LED (赤LED×1、黄LED×1、青LED×1)
列ON判断1(高)/ 2/ 3/ 4/(低) (リモコン設定)
面積判断1(高)/ 2/ 3/ 4/(低) (リモコン設定)
検知範囲確認モード有効/無効 (リモコン設定)
検知範囲確認モード時 : 赤点灯 (動作表示LED)
 ・左右1行目検知時 : 赤点灯 (リモコン確認表示LED)
 ・左右2行目検知時 : 黄点灯 (リモコン確認表示LED)
 ・左右3行目検知時 : 青点灯 (リモコン確認表示LED)
 ・左右4~5行目検知時 : 青点灯 (動作表示LED)
電源DC12 ~ 24V±10%
消費電力・電流DC12V時 : 380mA以下  DC24V時 : 190mA以下
出力接点出力 1・2 (カウント/ゲート)
 無電圧半導体リレー接点1a AC/DC60V 0.3A (抵抗負荷)
出力 3・4 (入出庫警告)
 無電圧リレー接点1a AC100V 0.5A (抵抗負荷)
 電気的寿命 : 150万回以上
出力時間カウントパルス : 500ms/1台 または250ms/1台
ゲートモード : 在車中出力ON
静止体検知時間 : 3分/20分/1時間/∞秒
入出庫警告 : 在車中出力ON (強制OFFタイマ以内)
保持時間 : 0.5秒/5秒/10秒/15秒/20秒/30秒
最大検知車両速度通常モード : 30km/h 以下 (カウントモード)
高速モード : 40km/h 以下 (カウントモード)
検知対象・検知 精度軽四輪以上の一般車両・99%以上
使用環境屋内・半屋内 (雨が直接当たらない場所)
使用温度範囲-20 ~ +55℃
使用湿度範囲90%以下 (ただし、結露しないこと)
外形寸法W415.6 × H83.2 x D89mm
リセット機能リモコン操作により、電源を再投入と同じ動作をします。
連結運転をしている場合、連結されているセンサー全体が電源再投入と同じ動作をします。(この機能では、設定値は変更されません。)
質量約1.8kg
付属品取扱説明書・12芯コネクタ付ケーブル (標準 : 6m)
4芯両端コネクタ付ケーブル (標準 : 3.5m)
レースウェイ取付用 ネジ類 (2セット)
