赤外線センサー 無目取付型 3H-IR14
赤外線センサー 無目取付型 3H-IR14
省エネでドアの起動・歩行者安全の両機能を備えたコンパクトセンサー
おすすめ機能

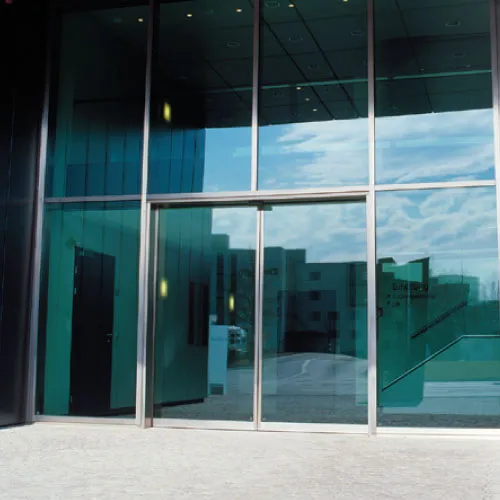

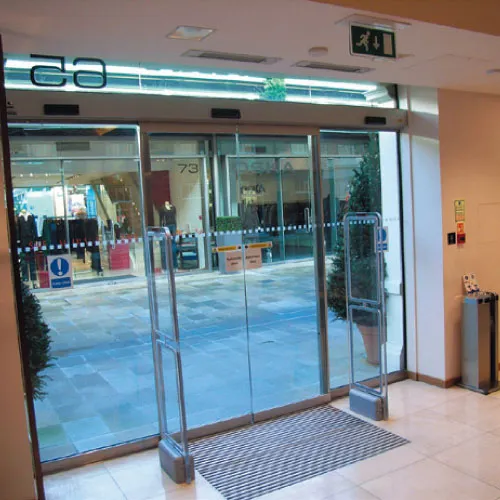

設置場所
特徴
コンパクト
一つにまとめられた起動+安全センサーとしては業界最小センサー
歩行者の安全
2列の安全機能を果たす赤外線が歩行者と自動ドアの衝突を回避
省エネ
検出範囲の高精度な調整機能が人通りの多い都会でのドアの誤動作を防止
信頼性
センサー内蔵の自己診断機能がどんな設置環境でも信頼できる動作を保証
広い検出範囲
取り付け易さ
スタイリッシュなデザイン
お手ごろな価格

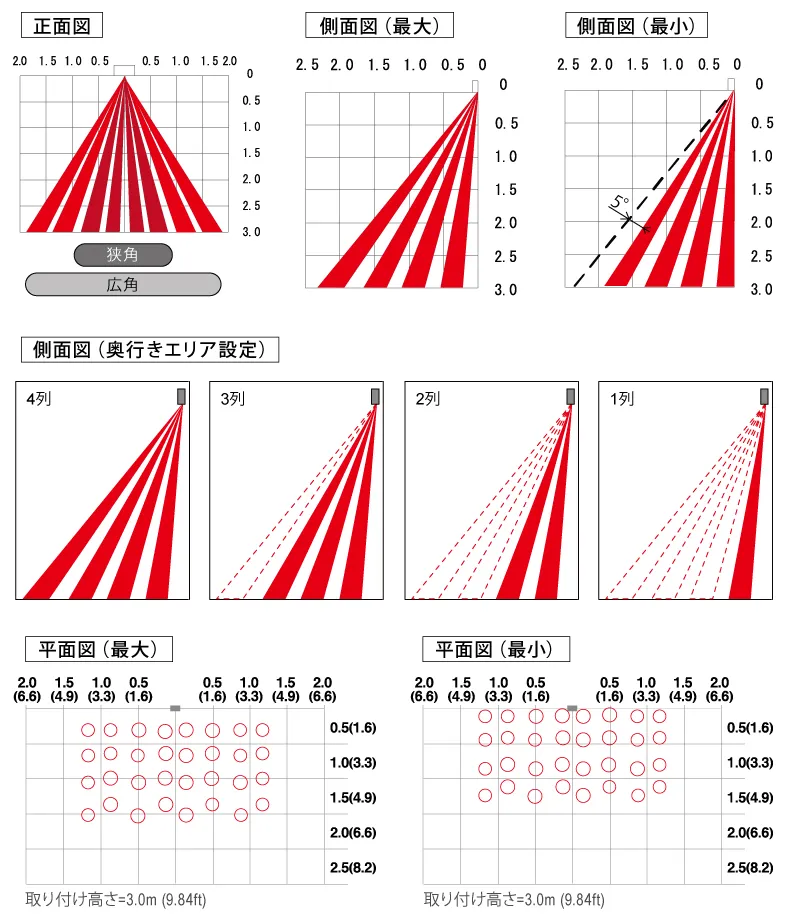

検出範囲

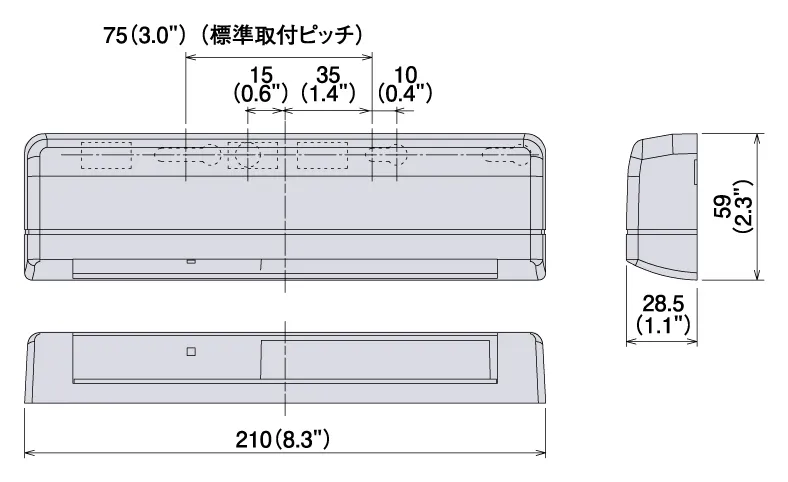

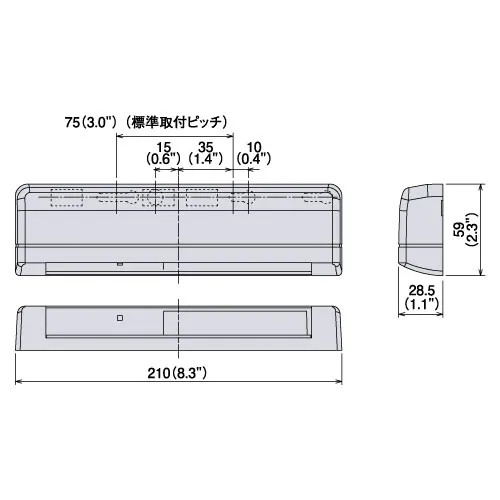

外観図 [mm]
![外観図 [mm]](/dcms_media/image/db_item_3H-IR14_gaikan.webp)
仕様
| 型番／品名 | 3H-IR14 反射センサー |
|---|---|
| 検出方式 | 近赤外線反射方式 |
| 最大取付高さ | 最大3.0m（9.84ft） |
| 感度調整機能 | 有 |

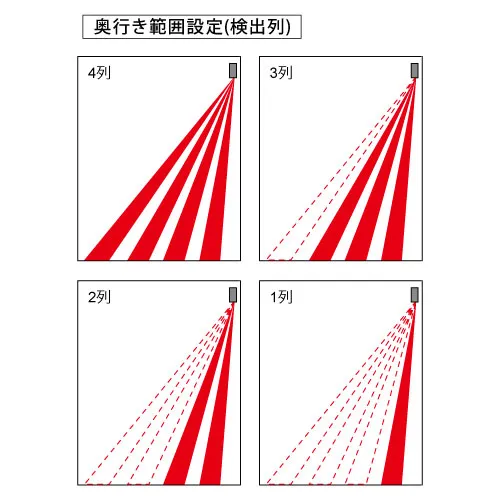

| 奥行き範囲設定 | 角度調整：0°／+5° 検出列設定：4 ～ 1列 |
| 幅範囲設定 | 引分け／片引き |
| 検出列 | 1 / 2 / 3 / 4 列 |
| 自己診断機能 | 有／無 |
| 干渉防止 | 4周波数 |
| 静止体検出時間 | 2秒／30秒／60秒／∞秒 |
| 雪モード | 通常／雪 |
| 動作表示LED | 待機時：緑色 検出時（1列目）：高速赤色点滅 検出時（2列目）：低速赤色点滅 検出時（3,4列目）：赤色点灯 ドア引掛け：橙色点灯 リセット待ち：橙色点滅 自己診断異常：緑色・赤色交互点滅 |
| 電源 | AC/DC12 ～ 24V±10% 50/60Hz |
| 消費電力・電流 | AC24V時：1.5VA以下 AC12V時：1.3VA以下 DC24V時：35mA以下 DC12V時：65mA以下 |
| 出力接点 | 無電圧リレー接点1c DC50V 0.1A以下（抵抗負荷） フェールセーフ |
| 出力保持時間 | 約 0.5秒 |
| 使用温度範囲 | -20 ～ +60℃（ 結露しないこと） |
| 外形 | W210 x H59 x D28.5mm |
| 質量 | 約180g（0.40 lbs） |
| カバー色 | S：シルバー、BL：ブラック |
| 付属品 | コード、取付型紙、取扱説明書 |
