通信型ループコイル検知器 HM-LC7/LC7-FLS
通信型ループコイル検知器 HM-LC7/LC7-FLS
一般車両を対象としたループコイル式検知器
車両検知結果は通信（RS-485）によって精算機へ報告
最大100車室まで設定可能

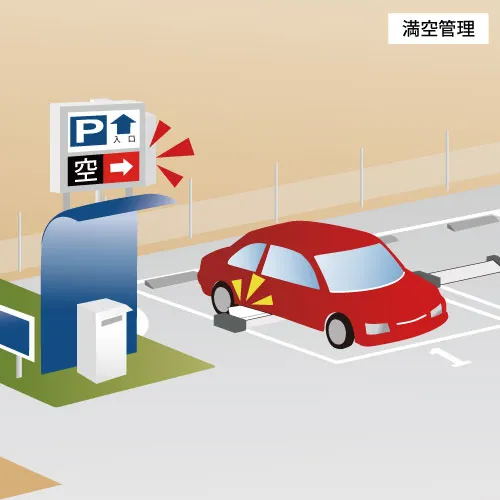

おすすめ機能

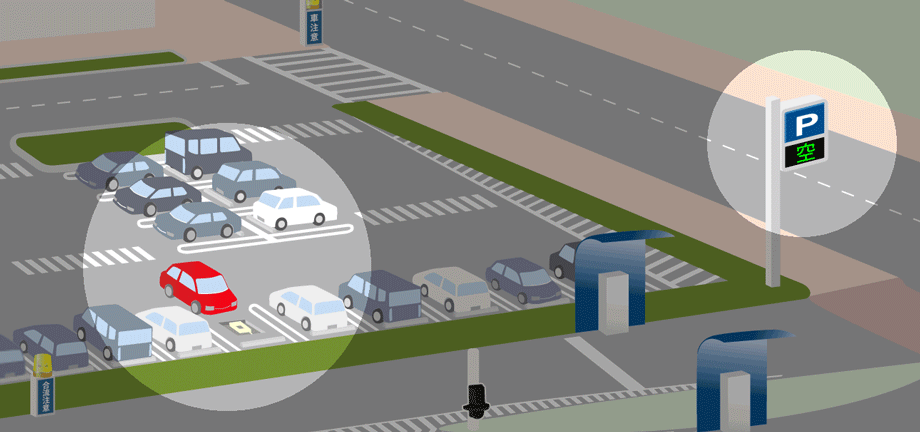

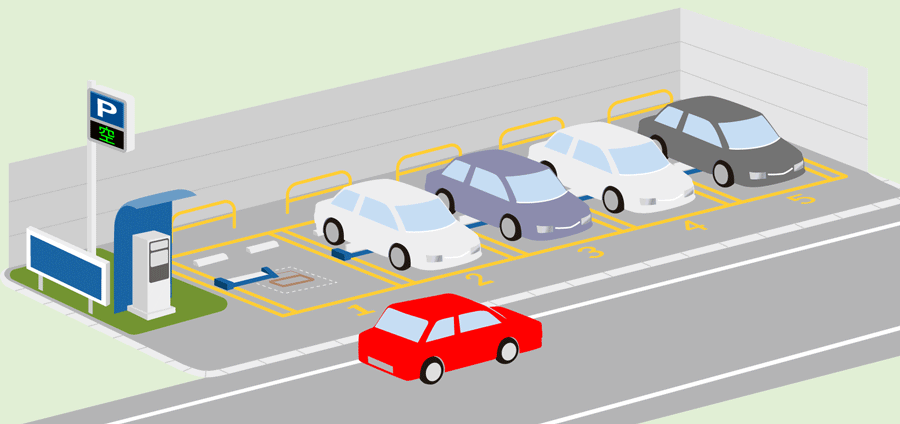

設置場所
特徴
各検知器を通信線で接続するので、リレー型よりも施工面の負担が少ない
精算機からの通信指示により、フラップ板を上昇・下降（HM-LC7のみ）
HM-LC7-FLSはフラップレス（ロック板なし）用
フラップ板との通信はできません。
ループコイルの施工はリレー型と同じ要領
コイルの巻数
ケーブルセット
HM-LC7ケーブルセットA(L=800) or B(L=450) ※別売り
【内訳】
5Pケーブル ／ 4Pケーブル ／ 3Pケーブル ／ 2Pケーブル

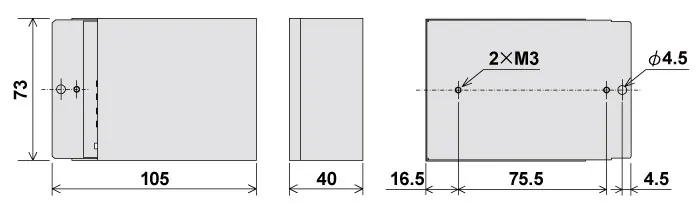

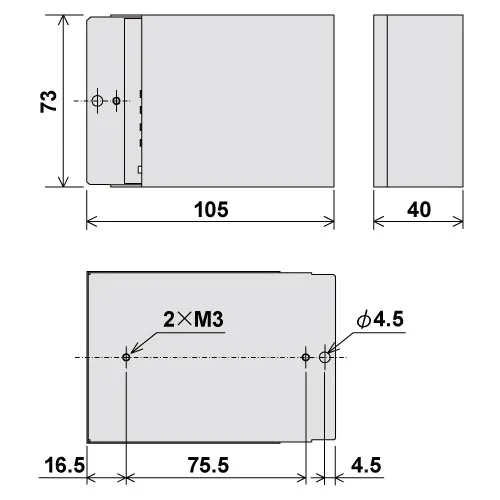

外観図 [mm]
![外観図 [mm]](/dcms_media/image/HM-LC7・FLS_gaikan.webp)
仕様
| 型番／品名 | HM-LC7 ループコイル検知器 |
|---|---|
| 検知方式 | インダクタンス変化検知式 |
| チャンネル数 | 1チャンネル（1ループコイルの接続が可能） |
| インダクタンス範囲 | 20 ～ 800μH |
| 周波数スイーブ範囲 | 12.5 ～ 200kHz |
| 通信方法 | RS-485 |
| 電源 | DC24V±10% |
| 消費電流 | 100mA以下 |
| 使用温度範囲 | -20 ～ +60℃（結露しないこと） |
| 質量 | 約220g |
| 型番／品名 | HM-LC7-FLS ループコイル検知器 |
|---|---|
| 検知方式 | インダクタンス変化検知式、または外部センサー入力 |
| チャンネル数 | 1チャンネル（1ループコイル、または1外部センサーの接続が可能） |
| インダクタンス範囲 | 20 ～ 800μH |
| 周波数スイーブ範囲 | 12.5 ～ 200kHz |
| 外部センサー入力 | オープンコレクタ5mA以上シック可能なこと、またはドライ接点 |
| 出力接点 | 最大DC24V 0.5A |
| 通信方法 | RS-485 |
| 電源 | DC24V±10% |
| 消費電流 | 100mA以下 |
| 使用温度範囲 | -20 ～ +60℃（結露しないこと） |
| 質量 | 約220g |
※通信仕様の開示には別途に秘密保持契約の締結が必要です。
