露出型パークセンテナ HM-S8（通信タイプ）
露出型パークセンテナ HM-S8（通信タイプ）
駐車場用ロック装置（フラップ板）に設置するセンサー部
雨・雪などの自然環境や地磁気の影響なし、人・動物は検出しない
埋設不要なので設置の工事が簡単
おすすめ機能
設置場所
特徴
雨・雪・気温の変化や地磁気など、自然環境の影響を受けにくい
保護等級IPX7で内部への浸水を軽減
磁束の変化を捉えて車両を検出
ループコイルが埋設できない場所でも設置が可能
フラップ板の横に取り付けるので施工時に埋設不要
フラップなしでも使用可能（通過は不可）
車両検知結果は通信（RS-485）によって精算機へ報告
ケーブルは1.5Mと2Mを用意

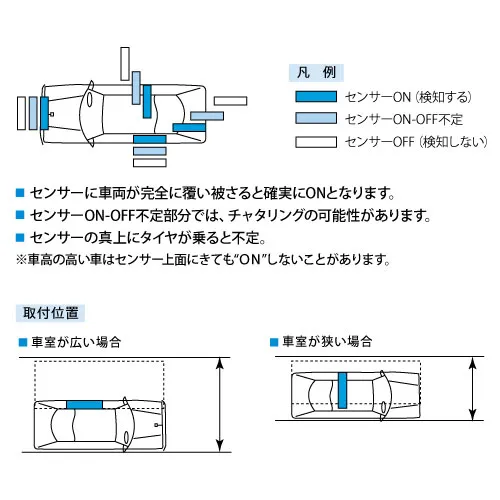

検知範囲
ケーブルセット
HM-C8ケーブルセット(L800) ※別売り
【内訳】
3P電源ケーブル ／ 4Pリミットケーブル ／ 3Pケーブル ／ 2Pケーブル

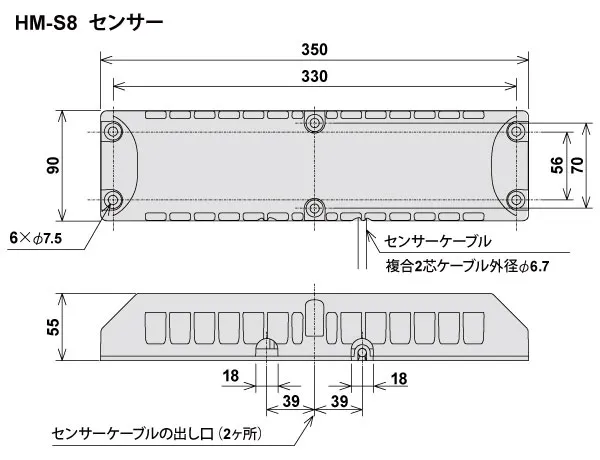

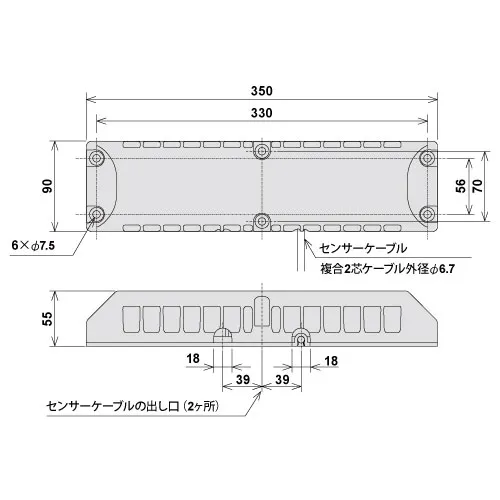

外観図 [mm]
![外観図 [mm]](/dcms_media/image/HM-S8_gaikan.webp)

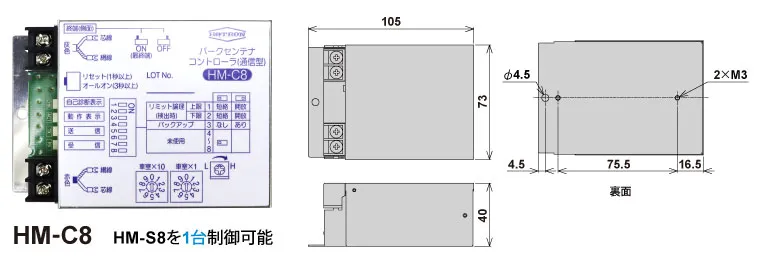

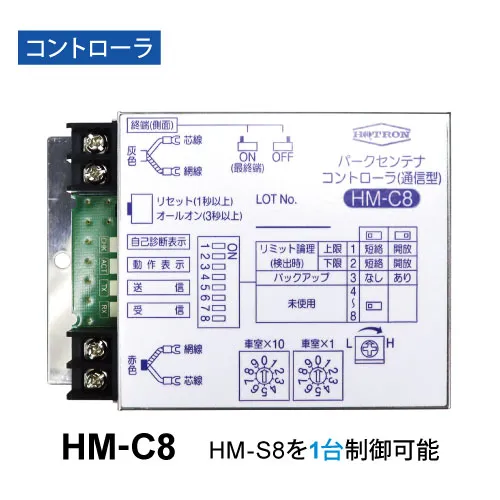

コントローラ
仕様
| 型番／品名 | HM-S8 パークセンテナ センサー（露出タイプ） |
|---|---|
| 検知対象 | 四輪軽自動車以上の一般乗用車（トラックを除く） |
| 検知可能速度 | 0km/h |
| 周波数 | 7.5kHz |
| 保護等級 | IPX7 |
| 使用温度範囲 | -20 ～ +60℃（結露しないこと） |
| 耐荷重 | 100kg/cm² |
| 質量 | 約1,200g（ケーブルを含む） |
| ケーブル長 | 標準1.5m |
| 型番／品名 | HM-C8 パークセンテナ コントローラ |
|---|---|
| 検知対象 | 四輪軽自動車以上の一般乗用車（トラックを除く） |
| 設置対象 | フラップ式駐車装置 |
| 検知可能速度 | 0km/h |
| 周波数 | 7.5kHz |
| 接続センサー数 | 『HM-S8』1本接続可能 |
| 自己診断機能 | 有（コントローラ及びセンサーの異常監視） |
| 電源 | DC24V±10％ |
| 消費電流 | 120mA以下（モータ、リミットセンサー電流を除く） |
| 応答時間 | 10秒以下 |
| 使用温度範囲 | -20 ～ +60℃（結露しないこと） |
| 通信方法 | RS-485 |
| バックアップ機能 | 電源投入後500ms以下（バックアップ設定時に限る） |
| 質量 | 約250g |
※通信仕様の開示には別途に秘密保持契約の締結が必要です。
