光電センサー P-2109T/2209T
光電センサー P-2109T/2209T
自動ドアの美観を維持し、安全な通行をサポート
ワンタッチ取付1光線/2光線タイプドアセンサー
おすすめ機能
設置場所
特徴

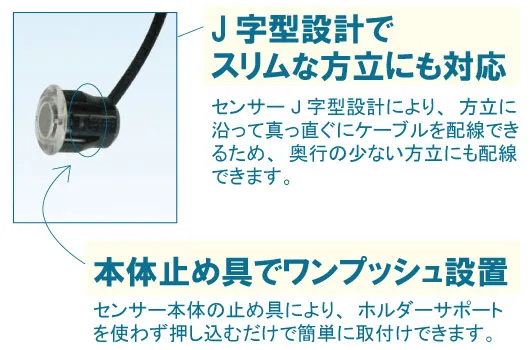

設置現場に合わせたフレキシブルな施工が可能
ケーブルに絶妙なカーブを付けるようセンサーヘッドを改良し、スリムな方立から補強板の入った方立まで、設置現場に合わせたフレキシブルな施工を可能にしました。
ワンタッチ取付
投光・受光センサーがワンタッチで取付けられます。
P-2109T ： ワンタッチ取付1光線。
P-2209T ： ワンタッチ取付2光線。2光線タイプなので、通行をより安全にサポート。
スイッチの設定により透過・直接反射の２方式に切替が可能です。
マイコン制御によりボリューム調整時の最適な設定をLEDの点滅（透過設定時）・点灯・消灯でお知らせします。
方立に直接取付けが可能ですので、取付パネルは不要。
コンパクトな制御器で結線も工具要らず。
動作イメージ
外観図 [mm]
![外観図 [mm]](/dcms_media/image/db_item_P-2109T_2209T_ext.jpg)
仕様
| 型番／品名 | P-2109T／2209T 光電センサー |
|---|---|
| 最大検出距離 | 透過設定：7.0m 直接反射設定：1.0m（検出物体が白色の場合） |
| 動作表示LED | 透過設定：通常（点灯） 不適正感度（点滅） 検出（消灯） 直接反射設定： 通常（点灯） 検出（消灯） |
| 電源 | AC100V±10% 50/60Hz |
| 消費電力 | 3.0VA以下 |
| 出力接点 | 無電圧リレー接点1c DC50V 0.1A（抵抗負荷） |
| 応答時間 | 約0.1秒 |
| オフタイマ | 透過設定：0.2秒／0.5秒 直接反射設定：0.2秒／0.5秒／1.5秒／3秒 |
| 使用温度範囲 | -20 ～ +55℃（結露しないこと） |
| 構成 | 制御器（P-20）：1台 センサー（P-09J）：1組(P-2109）／2組(P-2209） |
| 質量 | 約90g（制御器） |
| 付属品 | 制御器取付用ネジ（2本）、取扱説明書 |

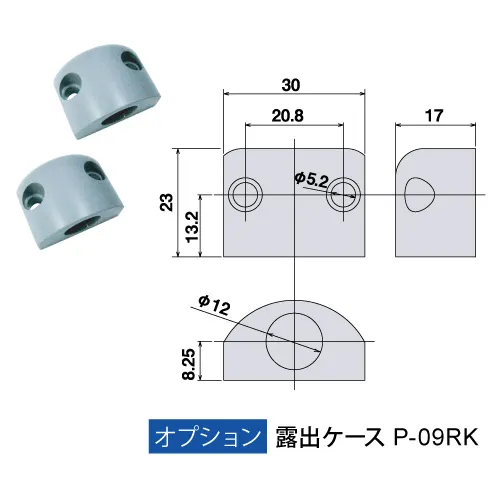

オプション
