特徴

出っ張りを抑え存在感を消したデザイン 最大4.0ｍ対応の無目下取付型赤外線センサー

4.0mの高い扉でも、ドアウェイ監視機能で安全性を保ちつつ、開放感のあるエントランスをデザインできます。
また、産業用施設の出入り口にも対応できます。

業界トップクラスの60スポット 高い扉でも安定した高密度な検出範囲を維持

2.0m（最低取付高さ）～ 4.0m（最大取付け高さ）まで、60スポットの高密度な検出範囲を維持し、エントランスへの駆け込みや斜め進入によるドアとの接触をより軽減します。

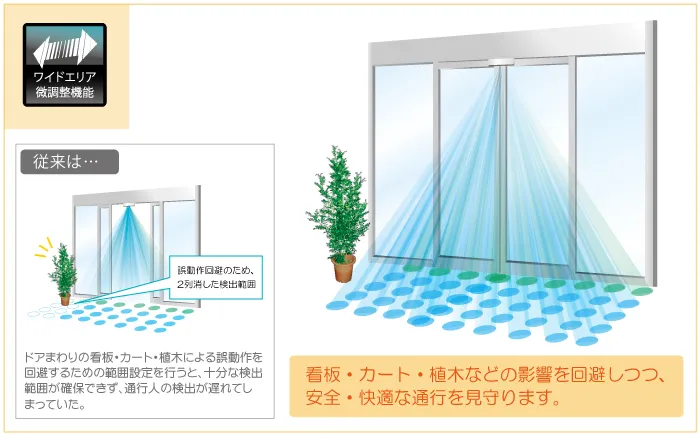

検出範囲微調整機能向上！ 幅・奥行１列ずつの調整が可能に！

現場に応じた細かな検出範囲を、高密度を維持したまま設定できます。

雪による誤動作対策

雪モード1-3段階のレベルに分け、従来品よりも誤動作対策を強化し、感度の低下を軽減しています（当社比）
温度センサーにより、温度が下がると設定された雪レベルがONになり、上がるとOFFに自動切換します。
急な天候の変化に伴う設定変更の作業軽減に役立ちます。

７色LEDで動作確認が分かりやすい。 作業効率アップ！

検出範囲確認モード時、踏み込み列ごとに表示LEDの色が変わるので、検出範囲測定や誤動作をしている列の特定がしやすくなりました。監視時は雪レベル・虫モード設定の有無が色で判別可能です。

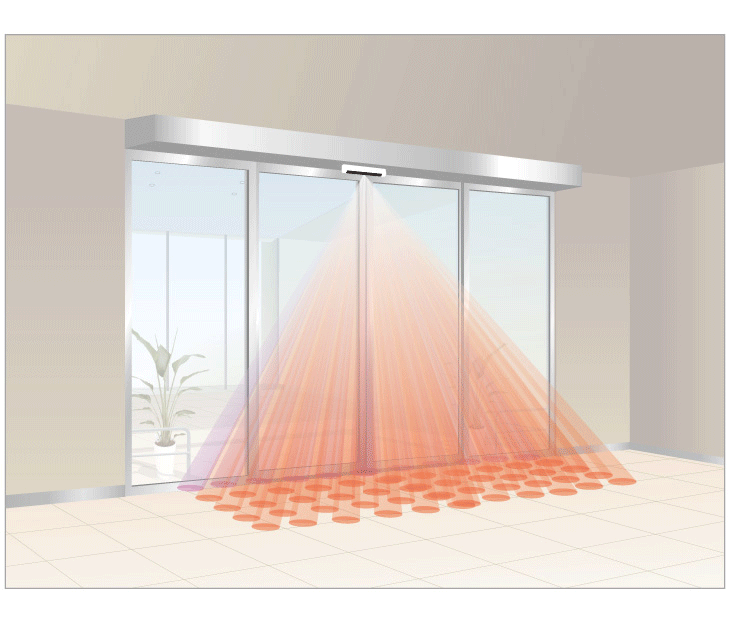

動作イメージ

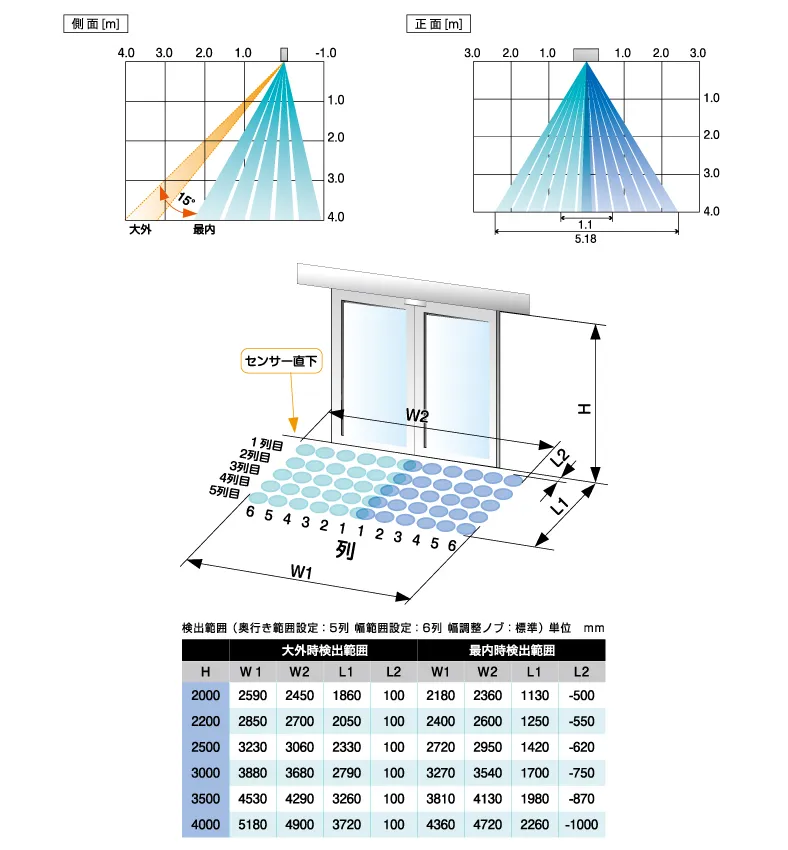

検出範囲

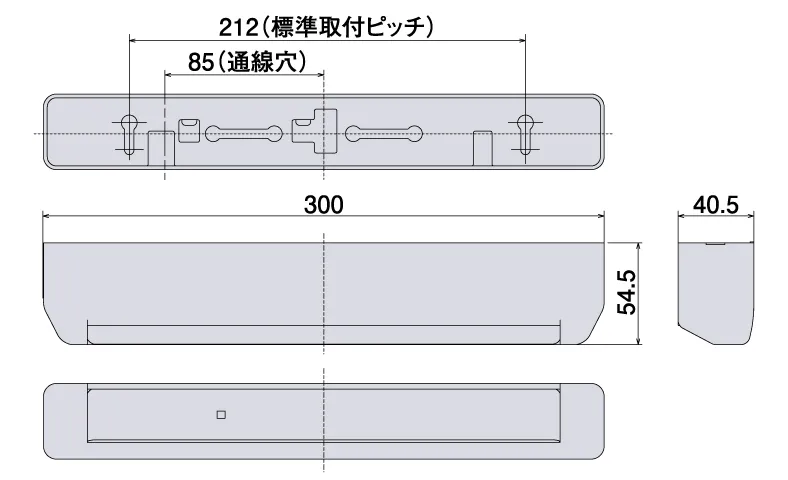

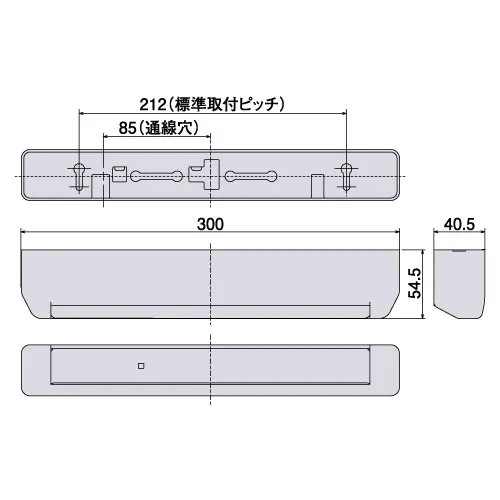

外観図 [mm]

仕様

型番／品名	HA-430　スーパーセンサー
検出方式	近赤外線反射方式
取付高さ	2.0 ～ 4.0m
感度調整機能	有（感度ボリューム設定）
奥行き範囲設定	角度調整：本体　0 ～ +15°（奥行き範囲調整ネジ） 検出列設定：5 ～ 2列（ディップスイッチ設定）
幅範囲設定	検出幅設定：6 ～ 2列（左右それぞれディップスイッチ設定） 検出範囲移動：1列移動（左右それぞれ幅範囲調整ノブ設定）
自己診断機能	有／無（ディップスイッチ設定）
干渉防止	6周波設定（ディップスイッチ設定）
静止体検出時間	起動範囲（外側2列）：2秒／10秒（ディップスイッチ設定） 存在範囲（ドア側3列）：2秒／10秒／60秒／∞（ディップスイッチ設定）
雪レベル	レベル0（なし）／1／2／3（ディップスイッチ設定）
虫モード	有／無（ディップスイッチ設定）
取付部歪み対策	有／無（ディップスイッチ設定）
ecoモード	有／無（ディップスイッチ設定）
1列目設定	ドアウェイ監視自動／ドアウェイ監視強制／無効／通常監視（ディップスイッチ設定）
動作表示LED	待機時：青色点灯 雪レベル・虫モード設定時：水色点灯 学習動作中：緑色点灯 検出時：赤色点灯（ドアウェイ）　紫色点灯（ドアウェイ以外） 自己診断異常：緑色・赤色交互点滅 ドア引掛け：青色または水色高速点滅／緑色高速点滅（学習中）
電源	AC/DC12 ～ 110V±10%　50/60Hz
消費電力・電流	AC100V時：4.3VA以下　AC24V時：2.5VA以下　AC12V時：2.5VA以下 DC24V時：65mA以下　 DC12V時：140mA以下
出力接点	無電圧リレー接点1a（検出時：メイク）　DC50V 0.1A（抵抗負可）
出力保持時間	約0.5秒
使用温度範囲	-20 ～ +60℃（結露しないこと）
質量	約300g
カバー色	S：シルバー、B：ブロンズ、W：ホワイト、M：ミラー、K：ブラック、G：ステンカラー
付属品	配線コード（2ｍ）、取付ネジ（2本）、取付型紙、取扱説明書
