レーダー＋赤外線センサー SSR-3
レーダー＋赤外線センサー SSR-3
駐車場出口の安全を守るレーダー＋赤外線センサー
危険性が高い場所のトラブルを防止
既存現場でも取付けできる
おすすめ機能
設置場所
特徴

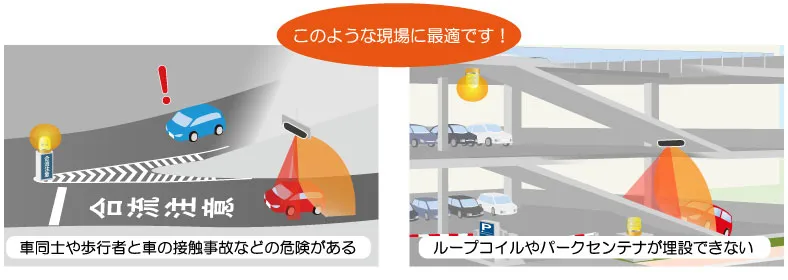

歩行者と接触する危険がある現場にSSR-3は最適です！

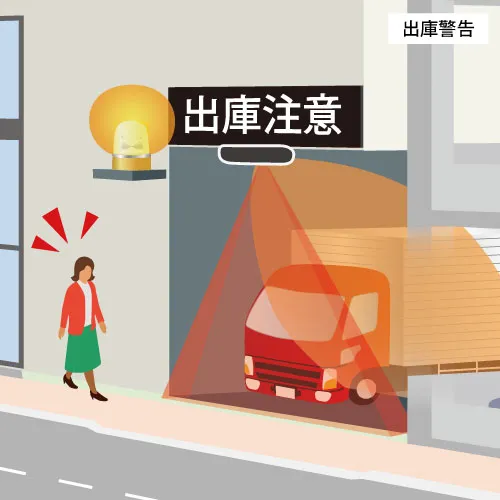

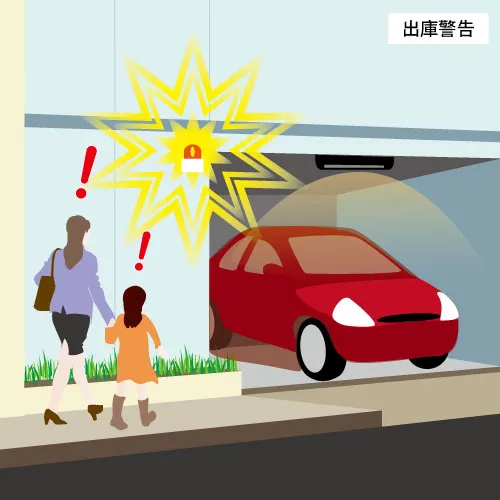

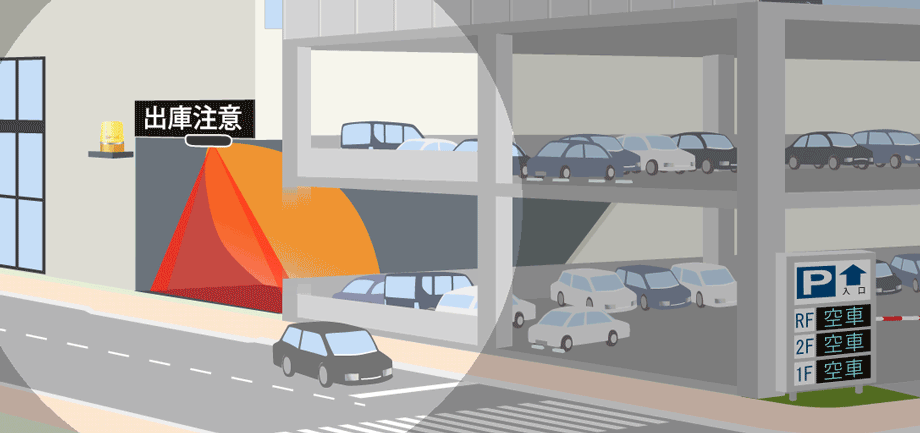

歩道や車路に面している車両出入り口での出庫車両を検知し、回転灯やブザー音で通行人へ注意喚起を行います。
出口の天井・壁に直接取付けできるため、埋設タイプよりコストを抑えられます。既存現場でも取付けできます。

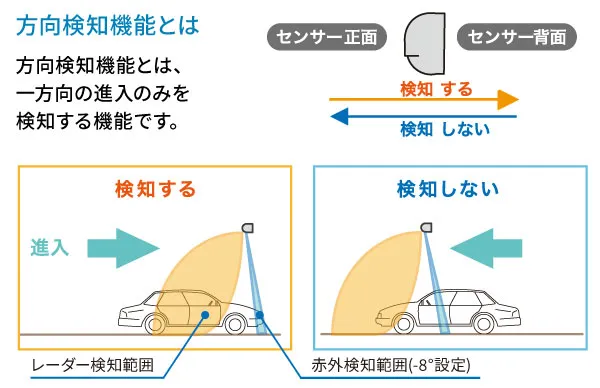

方向検知機能により出庫する車のみ検知できます。
SSR-3は、レーダー検知範囲と赤外検知範囲の組合せによってセンサー正面方向からの進入を検知します。
センサー正面から進入した車が赤外検知範囲に入ると信号を出力します。

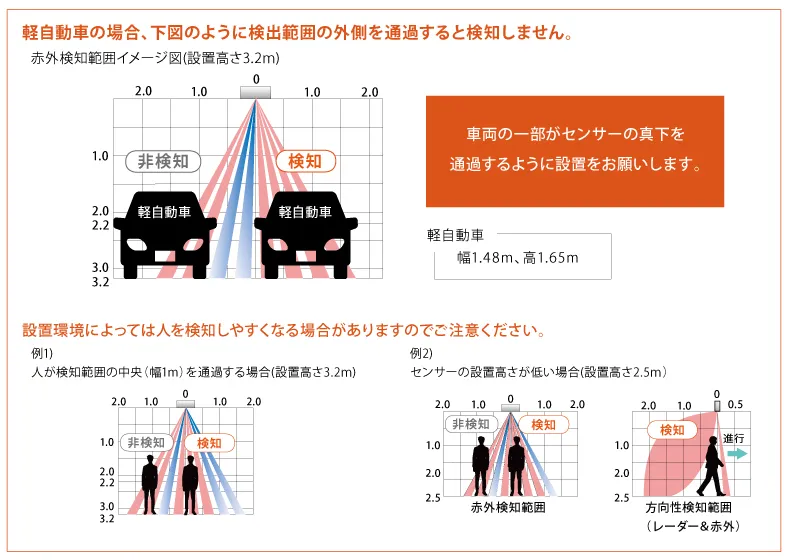

設置時の注意点

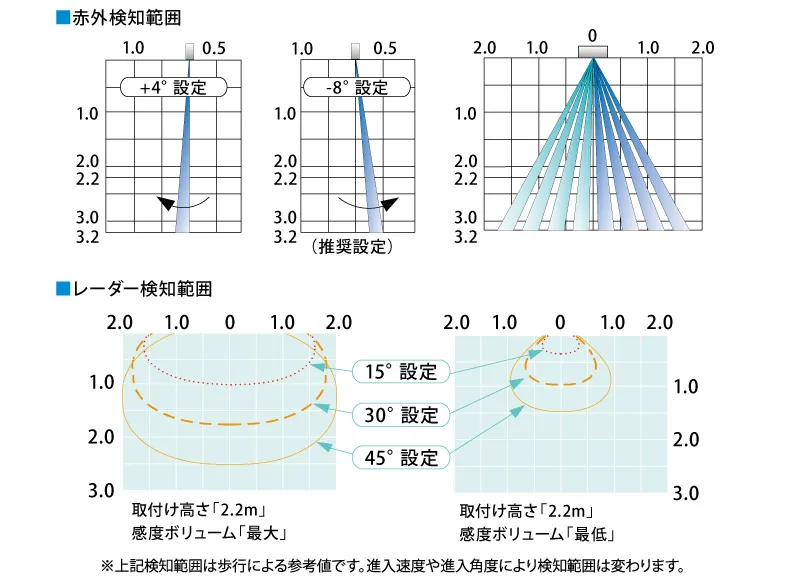

検知範囲

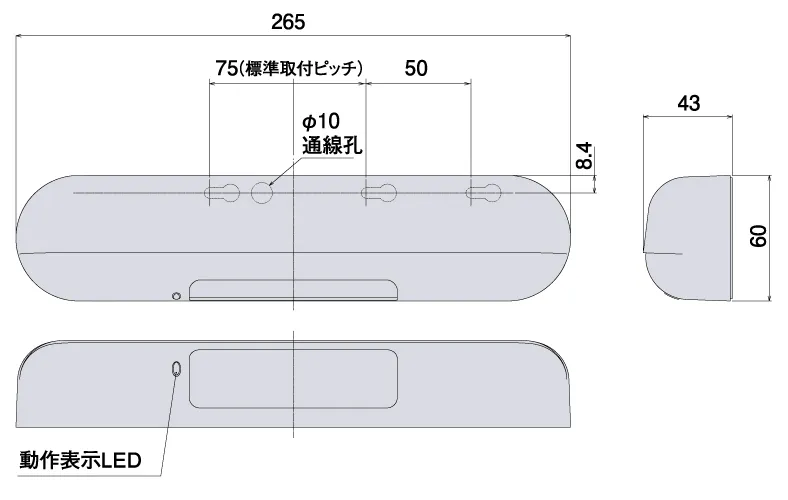

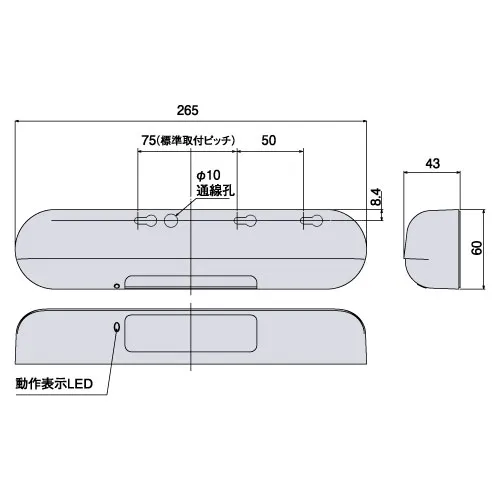

外観図 [mm]
![外観図 [mm]](/dcms_media/image/db_product_img73.webp)
仕様
| 型番／品名 | SSR-3 レーダー・反射コンビセンサー |
|---|---|
| 検知方式 | レーダー部：ドップラー方式 送信周波数 24GHz帯 赤外部：近赤外線反射方式（静止体検知） ※ディップスイッチ設定による（動体検知） |
| 最大取付高さ | レーダー ＋ 赤外反射設定：3.2m レーダー単独設定：4.0m |
| 感度調整機能 | レーダー部：ボリューム設定／赤外部：ボリューム設定 |
| 奥行き範囲調整 | レーダー部：+15°～ +51°（3°ステップ） 赤外部：+4°～ -8°（無段階調整ネジ設定） |
| 方向検知 | 有（センサー正面側からの進入のみ有効） |
| 動作表示LED | 通電待機時：緑色点灯 検知時：赤色点灯 自己診断異常：赤色･緑色交互点滅 |
| 電源 | AC/DC 12 ～ 24V±10% 50/60Hz |
| 消費電力・電流 | AC24V 時：2.5VA 以下 AC12V 時：2.5VA 以下 DC24V 時：80mA 以下 DC12V 時：150mA 以下 |
| 出力接点 | 無電圧リレー接点1a DC50V 0.1A（抵抗負荷） |
| モード設定 | 有（レーダー＋赤外線／レーダー単独） |
| 出力保持時間 | 約0.5 秒 |
| 保護等級 | IP54 |
| 使用温度範囲 | -20 ～ +60℃（結露しないこと） |
| 使用環境 | 屋内および屋外（雨や雪などが降りかからない場所） |
| 質量 | 約260g |

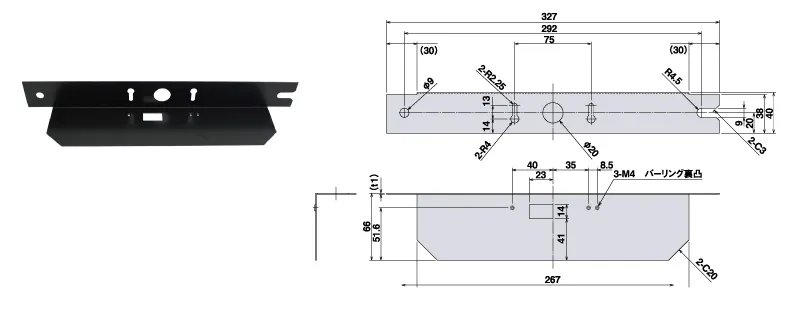

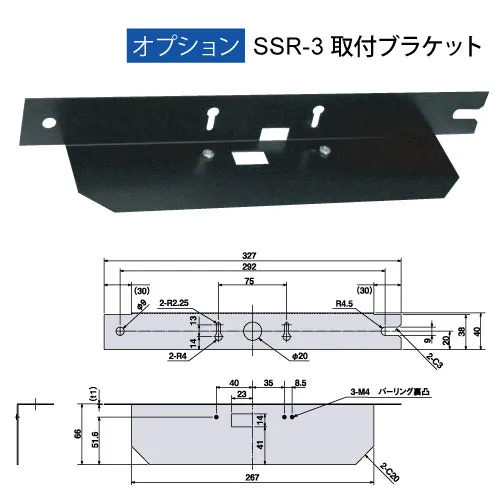

オプション
