多目的トイレ警報システム 多目的トイレ制御機/互換機 HT-C2/HT-GU

多目的トイレに関わる利用者・管理者・施工者のすべての皆様に喜ばれる多目的トイレを実現します。

資料ダウンロード

資料ダウンロードにはログインが必要です。
アカウントをお持ちでない方はこちらから

おすすめ機能
設置場所

アイコンの説明はこちらから
  • 交通施設
  • 医療施設

特徴

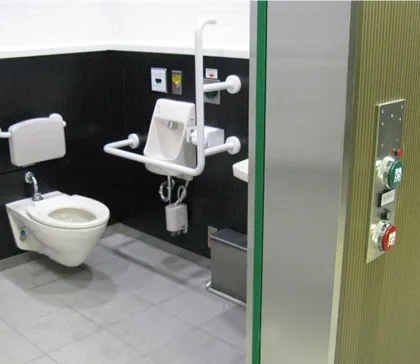

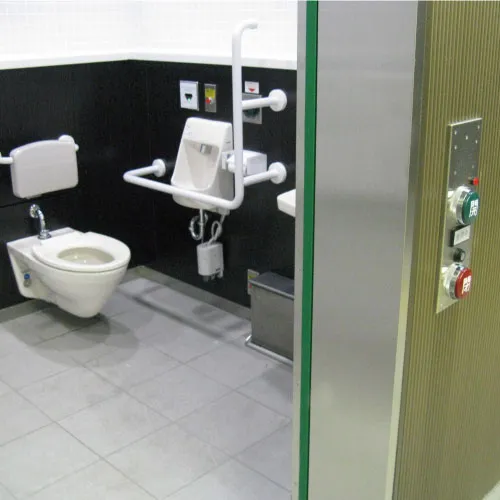

駅構内の多目的トイレにぴったり。ホトロンのトイレ警報システム

・トイレの長時間使用による警報と介助者の途中入退室が可能です。
・緊急時には別の場所に設置した警報盤によるアラームで通報します。
・ハートビル法制定以来、増えている車椅子トイレ。
・既存の物件での後工事で簡単にグレードアップできます。
・多目的トイレ制御機HT-C2は旧製品HT-C1と互換性があり、多目的トイレ互換機HT-GUと組み合わせてご使用できます。
・HT-C2及びHT-GU単品でのご使用はできません。

使いやすい、安心して利用できる。

多目的トイレに関わる利用者・管理者・施工者のすべての方々にお喜びいただけるシステムです。「使いやすい多目的トイレ」を目指します。

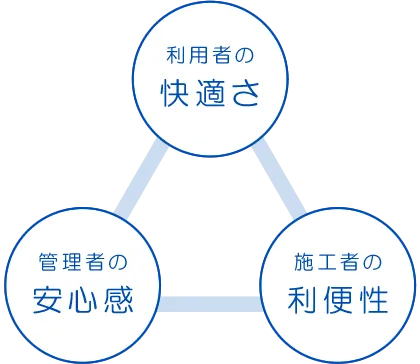

利用者の快適さ・管理者の安心感・施工者の利便性
多目的トイレ

皆様に喜ばれる多目的トイレを実現します。

多目的トイレ

ホトロンの多目的警報システムは
2000年発売以来、多くの現場でご愛用いただいています

多目的トイレ

使い方

からだの不自由な方やお年寄りにとって外出時のトイレは大事な問題です。ホトロンの多目的トイレ警報システムは多くの方が安心して利用できる「多目的トイレ」の実現に役立ちます。

CASE1
トイレ利用者が、お一人で入室する場合

入室するとき

室外の「ボタン」を押し、ドアを開けて、利用者がトイレに入る。

室内の「ボタン」を押し、ドアを閉める。

退室するとき

用を済ませたら、室内の「ボタン」を押し、ドアを開ける。

室外の「ボタン」を押し、立ち去る。

※トイレ内の「閉ボタン」を押して出ないでください。

CASE2
トイレ利用者が、介助者と一緒に入室する場合

室外の「ボタン」を押し、ドアを開けて、利用者と介助者が一緒に入る

室内の「ボタン」を押し、ドアを閉める。

介助者は介助して、利用者を便座に座らせる。

介助者は「室内」「介助者専用スイッチ」を押して、トイレから一旦出る。

介助者は室外の「ボタン」を押し、ドアを閉めて外で待つ。

介助者はインターホンボタンを押し、利用者に問いかける。

介助者は室外の「ボタン」を押し、入室する。

介助者は室内の「ボタン」を押し、ドアを閉める。

介助者は介助して、利用者を便座から車椅子に移乗させる。

室内の「ボタン」を押し、利用者と介助者が一緒に出る。

室外の「ボタン」を押し、立ち去る。

機能

ホトロンの多目的トイレ警報システムは、予期せぬさまざまなトラブルを考慮して設計されています。トイレ管理者のお役に立つ「緊急呼び出し機能」「長時間在室お知らせ機能」「いたずら防止機能」をご説明します。

FUNCTION1

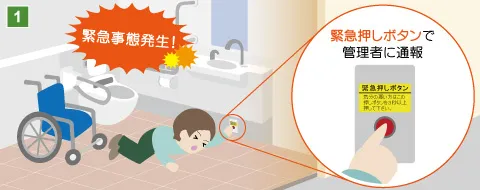

緊急呼び出し機能

緊急時には別の場所に設置した警報盤によるアラームで通報します。迅速でスムーズな救助活動が可能です。

1

室内の利用者が緊急ボタンを押す。

2

駅務室のブザーが鳴り、管理者が気づく。

3

管理者が駆けつけ、インターホンボタンを押し、室内の利用者に話しかける。

4

カギを挿し込み、右に回して、扉を開ける。

5

中に入って救助活動を行なう。

FUNCTION2
長時間在室お知らせ機能

設定時間を超えた在室をアラームでお知らせします。また、介助者の途中入退室が可能です。

長時間在室お知らせ機能 /><h4 class=FUNCTION3
イタズラ防止機能

トイレの使用を妨害されないので、快適にトイレをご利用いただけます。

従来の多目的トイレ警報システム

室内 ボタンを押して走り去る。

室外 ボタンを押しても開かなくなる。

「いたずら防止機能」を備えたホトロンの多目的トイレ警報システム

室内 ボタンを押す。

ドアは閉まらない。

"

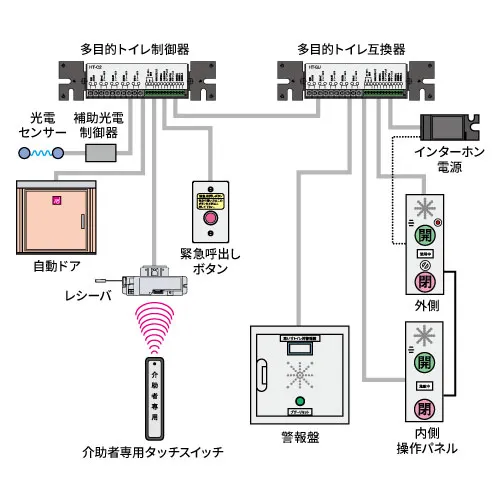

システム構成図

システム構成図

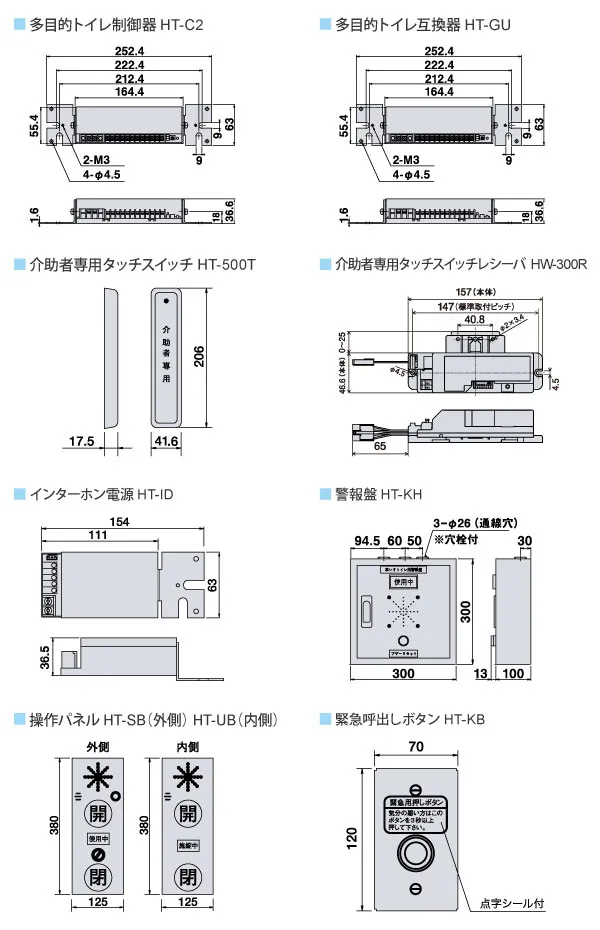

外観図

外観図

仕様

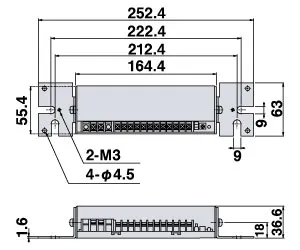

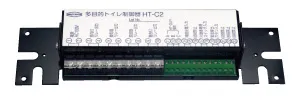

多目的トイレ制御機 HT-C2
電源 AC100V±10% 50/60Hz
消費電力 6VA以下
出力接点 【室内灯】 無電圧 1a AC250V 5A
【換気扇】 無電圧 1a AC250V 5A
【扉起動】 無電圧 1a DC50V 0.1A
【警告灯】 無電圧 1a DC50V 0.1A
動作表示LED 【電源表示】
通電時:赤点灯/非通電時:消灯
【入力確認】
外部入力あり:赤点灯/外部入力なし:消灯
【送信モニタ】
送信時:赤点灯/非送信時:消灯
【受信モニタ】
受信時:赤点灯/非受信時:消灯
重量 約450g
特長 緊急呼出しボタンと警報盤が連動できます。

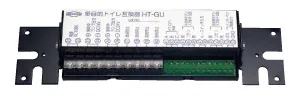

多目的トイレ互換機 HT-GU
電源 AC100V±10% 50/60Hz
消費電力 12VA以下
電圧出力【表示ランプ】 DC24V 0.09A × 2系統
動作表示LED 【電源表示】
通電時:赤点灯/非通電時:消灯
【入力確認】
外部入力あり:赤点灯/外部入力なし:消灯
【送信モニタ】
送信時:赤点灯/非送信時:消灯
【受信モニタ】
受信時:赤点灯/非受信時:消灯
重量 約450g
特長 緊急呼出しボタンと警報盤が連動できます。

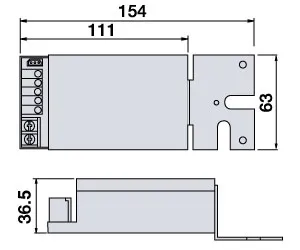

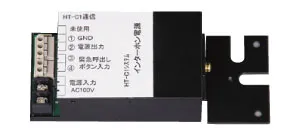

インターホン電源 HT-ID
材質 鋼板 t=0.8mm
電源 AC100V±10% 50/60Hz
インターホン電源出力 DC12V 840mA
インターホン有効入力 オープンコレクタまたは無電圧接点入力
重量 約500g
特長 インターホン電源と緊急ボタンの両方を制御します。

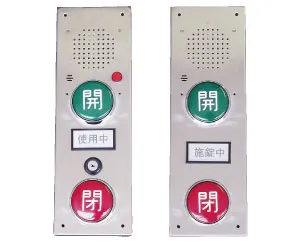

操作パネル HT-SB(外側) HT-UB(内側)
材質 ステンレス板 t=1.5mm
処理 ヘアライン タテ
押ボタン出力 モーメンタリ、無電圧a接点
表示ランプ DC24V LED照明
インターホン用電源 DC12V 840mA
ブレストーク LED照明付・モーメンタリ
重量 約1,500g
特長 インターホンを内蔵しています。

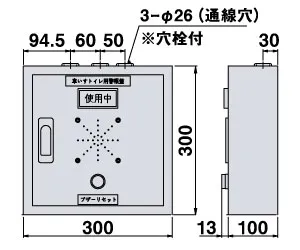

警報盤 HT-KH
材質 鋼板
電源 AC100V±10% 50/60Hz
ブレーカ付スイッチ AC250V 50/60Hz 2A
ブザー音 ボリューム・音色切替スイッチ付
重量 約4,500g
特長 緊急時にブザーでお知らせします。

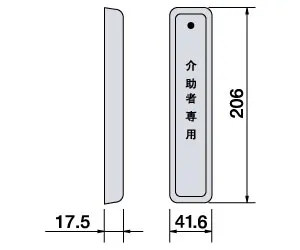

介助者専用タッチスイッチ HT-40T
材質 ABS樹脂
電源 3.0V(単4アルカリ乾電池×2)
電源寿命 約3年(1回1秒送信で500回/日)
周波数 315MHz
信号伝達方式 デジタルパルス符号伝送方式
重量 約130g
特長 ワイヤレスなので施工が簡単です。

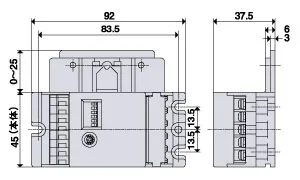

介助者専用タッチスイッチ受信機 HW-2R
材質 ABS樹脂
電源 AC100V時:2.0VA以下
DC12V時:60mA以下
出力接点 無電力リレー接点1a(受信時・メイク)
DC50V 0.1A(抵抗負荷)
重量 約110g
特長 特定小電力を採用しています。

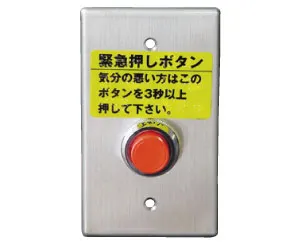

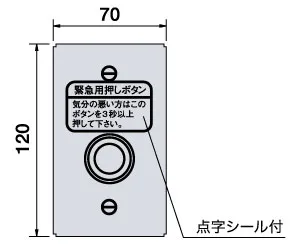

緊急呼出しボタン HT-KB
材質 ステンレス板 t=1.5mm
処理 ヘアライン タテ
押しボタン出力 無電力a接点
重量 約300g
特長 金属プレートはステンレスで錆びにくく、点字シールが付いています。

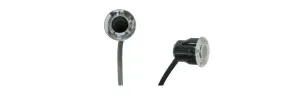

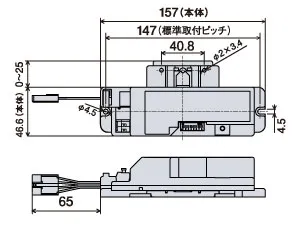

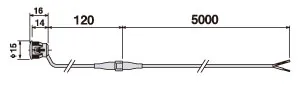

ビームセンサー P-09J
材質 ABS樹脂
特長 方立てに差し込みやすい形状です。

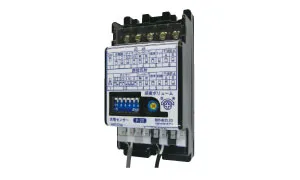

ビームセンサーコントローラー P-20
最大検出距離7.0m(透過設定)
電源AC100V±10% 50/60Hz
消費電力3.0A以下
出力無電圧リレー接点1a
DC50V 0.1A以下(抵抗負荷)
オフタイマー0.2秒/0.5秒
特長ケーブルとの結線に工具が不要です。
