在車検知センサー 超音波センサー HM-UX2

駐車場各車室の入出庫を確実に検知する
天井取付型 車両検知超音波センサー

資料ダウンロード

資料ダウンロードにはログインが必要です。
アカウントをお持ちでない方はこちらから

おすすめ機能
設置場所

アイコンの説明はこちらから
  • 超音波(検知)
  • 静止体検知(検知)
  • 自己診断(検知)
  • 出庫警告
  • 通過
  • 在車
  • 大型商業施設
  • 小規模店舗
  • 交通施設
  • 環境施設
  • 外食施設
  • 工場施設
  • オフィスビル
  • 住まい

特徴

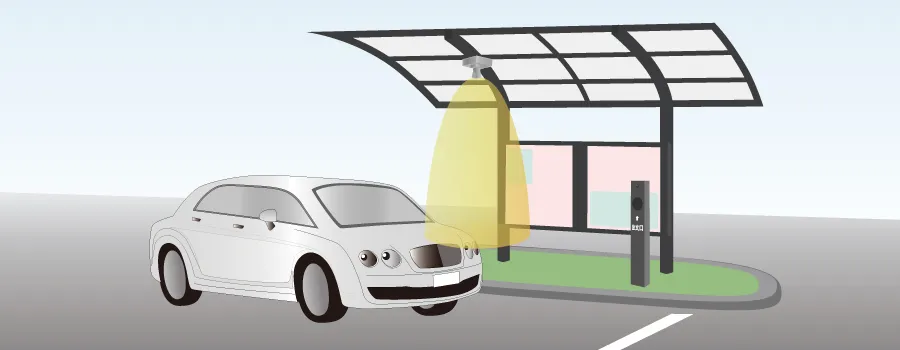

各車室の在車を確実に検知する天井取付型センサー

超音波を利用した駐車場システム用車両検知センサー。大規模駐車場経営のコストパフォーマンスに優れています。

床面の影響を受けずに検知可能!

検知距離を任意に変えることによって、床面の影響を受けません。

省配線で施工が簡単!

各車室ごとにセンサーを取付ける際の同期線が不要なので、工事手間が少なく、施工が簡単です。

在車検知/通過検知型を選択可能!

ディップスイッチ設定により、在車検知型としても、通過検知型としても使用できます。

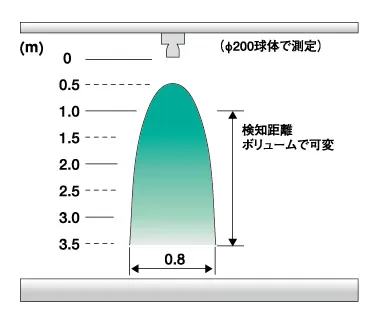

検知範囲

検知範囲

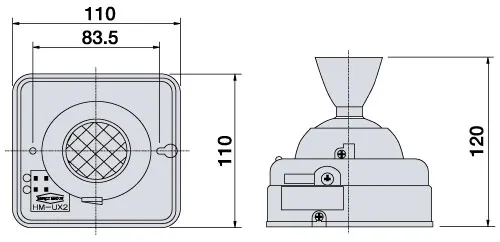

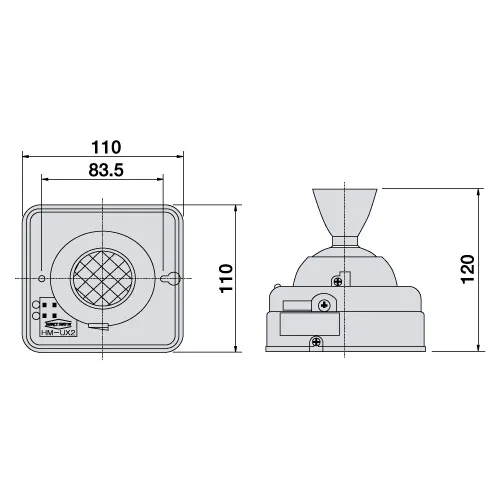

外観図 [mm]

外観図 [mm]

仕様

型番/品名HM-UX2 超音波センサー(単独リレー型)
検知距離1.0 ~ 3.5m(調整ボリューム設定)
検知角度調整範囲全方向 約15°
設定機能近傍対策:ディップスイッチ1極
ノイズ対策:ディップスイッチ1極
アドレス設定:ディップスイッチ5極
検知距離:ボリューム1個
自己診断機能あり
動作表示LED【在車検知型(低速応答)】
 空車時:緑LED点灯  在車時:赤LED点灯
 異常時:赤・緑交互点滅
【通過検知型(高速応答)】
 空車時:緑LED点滅  在車時:赤LED点灯
 異常時:赤・緑交互点滅
電源DC12 ~ 24V±10%
消費電流約50mA以下
出力接点無電圧リレー接点1a 容量:AC30V 0.3A DC48V 0.3A以下(抵抗負荷)
ONディレイ時間在車検知型(低速応答):約4秒
通過検知型(高速応答):約1秒
OFFディレイ時間在車検知型(低速応答):約1秒
通過検知型(高速応答):約1秒
使用温度範囲-20 ~ +60℃
使用湿度範囲90%以下(ただし結露しないこと)
設置環境屋内(水の浸入のないこと)
質量約300g
