ワイヤレスレシーバ HW-300R

HW-2Rのバージョンアップ製品
ワイヤレスレシーバの標準タイプ

資料ダウンロード

資料ダウンロードにはログインが必要です。
アカウントをお持ちでない方はこちらから

おすすめ機能
設置場所

アイコンの説明はこちらから
  • 無線スイッチ
  • 小規模店舗
  • レジャー施設

特徴

干渉防止の登録方法が2種類に

■ ペアリングモード:送信機のIDをレシーバに登録
 (HW-500TとHW-300R間のみ対応)
■ セレクトスイッチモード:従来機と同じチャンネルコード設定

受信状態をLEDで確認

受信状態表示LEDの消灯/点灯色により確認が可能になりました。

動作イメージ

動作イメージ

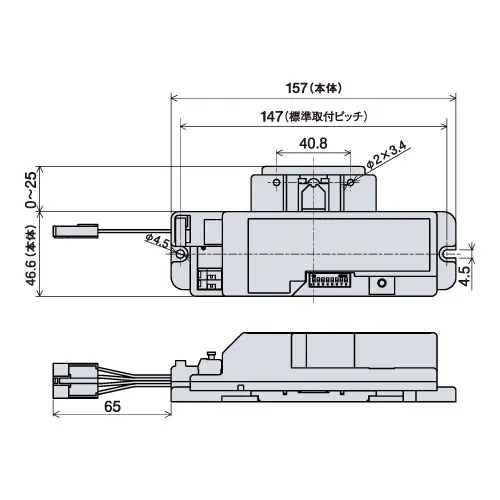

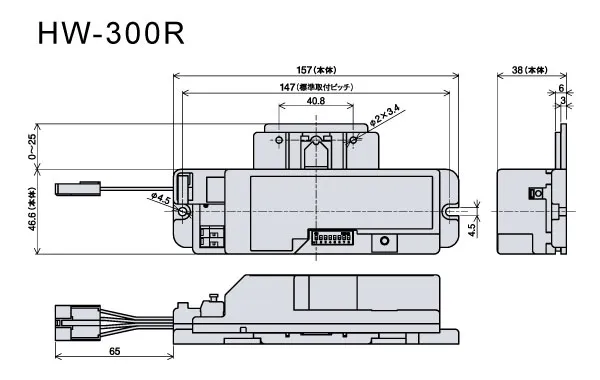

外観図 [mm]

外観図 [mm]

仕様

型番/品名HW-300R ワイヤレスタッチスイッチ レシーバ
通信方式FM検波方式
受信周波数312.5MHz
電源出力表示LED運用中:通電待機時 赤色点灯/受信時 消灯
状態表示LED受信レベル表示:受信レベル0(弱)時 消灯
        受信レベル1時 赤色点灯
        受信レベル2時 緑色点灯
        受信レベル3(強)時 青色点灯
ペアリング時 :赤色点滅(点滅周期2.5Hz)
リセット待ち :黄色点滅(2秒 点滅周期10Hz)
電源AC/DC12 ~ 110V±10%
消費電力・電流AC100V時:3.5VA以下
AC24V時:2.0VA以下
AC12V時:1.9VA以下
DC24V時:50mA以下
DC12V時:100mA以下
出力接点(出力1・出力2)無電圧リレー接点1a(停電時:ブレイク) DC50V 0.1A(抵抗負荷)
モード設定セレクトスイッチモード/ペアリングモード
出力保持時間0.5秒/1.5秒
使用温度範囲-10 ~ +55℃(結露しないこと)
質量約130g
付属品取扱説明書、取付ネジ(2本)、付属コード(1.5m)
