SSS-5

TOP > 页首 > 产品介绍 > 90度开闭门 > SSS-5

只要一个主机就能提供所有90度开自动门的安全性
SSS-5 (EN16005)

业界第一台,只要一个主机就可以让90度开自动门具有全面性的安全防护

* EN16005规章为欧盟应用于通行者自动门的章程。

SSS-5参阅动作原理

主動式紅外線感應器

主動式紅外線感應器

主動式紅外線感應器將紅外線射向地面再反射回來, 依反射量的變化,可檢知範圍內的人或物體。

推荐功能
安装场所

图标说明点击此处
  • 红外线
  • 高密度检知范围
  • 静止物体检知
  • 自我诊断
  • 防水
  • 安全
  • 大型商业设施
  • 交通设施
  • 环境设施
  • 工厂设施

特色

一个主机有6点红外线侦测点

可以侦测到很接近地面上的物体

SSS-5_检知范围

内侧及外侧皆安装时可以保护门扇内外侧通行者的安全

SSS-5_内侧及外侧皆安装时可以保护门扇内外侧通行者的安全
SSS-5_内侧及外侧皆安装时可以保护门扇内外侧通行者的安全

最佳通行者安全性

  • 只要一个主机即可提供涵盖800-1,000mm门扇宽度,确保90度开自动门的安全保护

节省成本

  • 不需要2组主机即可确保符合EN16005的规范标准

安装简易

  • 具有可拆式接线端子及侦测距离按键之设定,可以减少安装时间

耐用又可靠

  • 具有可靠、坚硬的本体设计,在安装时不易损坏

性能可靠

  • SSS-5适用于所有的地板和反射环境

* EN16005规章为欧盟应用于通行者自动门的章程。

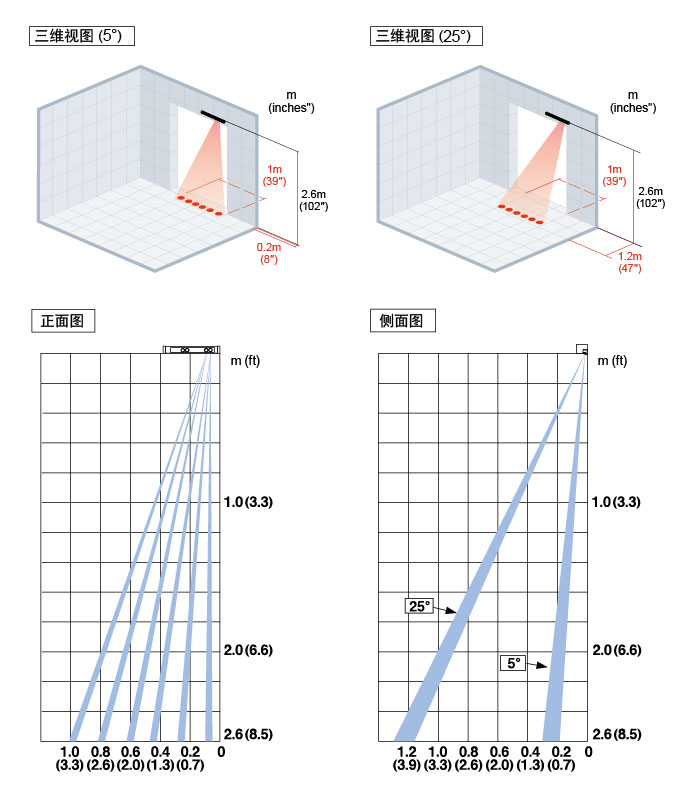

检知范围 [m(ft)]

检知范围

外型尺寸 [mm]

外型尺寸

规格明细

您可以通过滚动查看整个图。

品名 SSS-5 适用于90度开自动门安全感应器
检知方法 红外线静止检知具 P.S.D. 距离量测

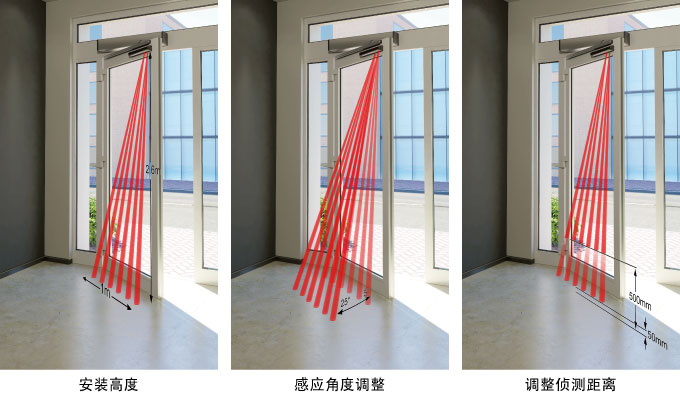

安装高度 最大2.6m (8.53ft)
外型尺寸 SSS-5S1 : 360mm (W),49mm (H),47.5mm (D)
SSS-5M1 : 692mm (W),50.5mm (H),48mm (D)
SSS-5L1 : 1,023mm (W),50.5mm (H),48mm (D)
调整模式 感应角度调整 : 5° / 10° / 15° / 20° / 25°
调整侦测距离 : 不检知带 (50 ~ 500mm) 可调
检知范围 0 ~ 最大2.5m (8.2ft)
反应速度 小于0.1秒
静止时间装置
频道 2频道 (用指拨开关调整)
LED指示燈 待机 : 绿灯
侦测中 : 红灯
错误 : 绿 / 红灯交互闪烁
电源 AC/DC12 ~ 24V±10%
耗电量 AC12V : 1.7VA,AC24V : 2.3VA (以一片电路板为单位)
DC12V : 95mA,DC24V : 55mA
输出 非电压1C DC50V 0.1A
测试输入 DC24V : 最大6mA
关门延迟时间 约0.5秒
指拨开关功能 输入测试 : DIP1
频道设定 : DIP2
继电器输出模式 : DIP3
遮蔽检知点 : DIP4,5
检知范围 : DIP6,7,8
使用温度范围 -20℃ ~ +60℃,(-4°F ~ +140°F)
防水防尘等级 IP54
重量 SSS-5S1 : 约350g (0.77 lbs)
SSS-5M1 : 约540g (1.19 lbs)
SSS-5L1 : 约760g (1.68 lbs)
颜色 BL : 黑色
配件 配线,安装螺丝,说明书,配线保护管,配线固定盖
