3H-CH01

TOP > 页首 > 产品介绍 > 平移自动门 > 3H-CH01

兼具动态及静止检知的自动门感应器
3H-CH01

厚度28.5mm 业界最薄

3H-CH01参阅动作原理

主動式紅外線感應器

主動式紅外線感應器

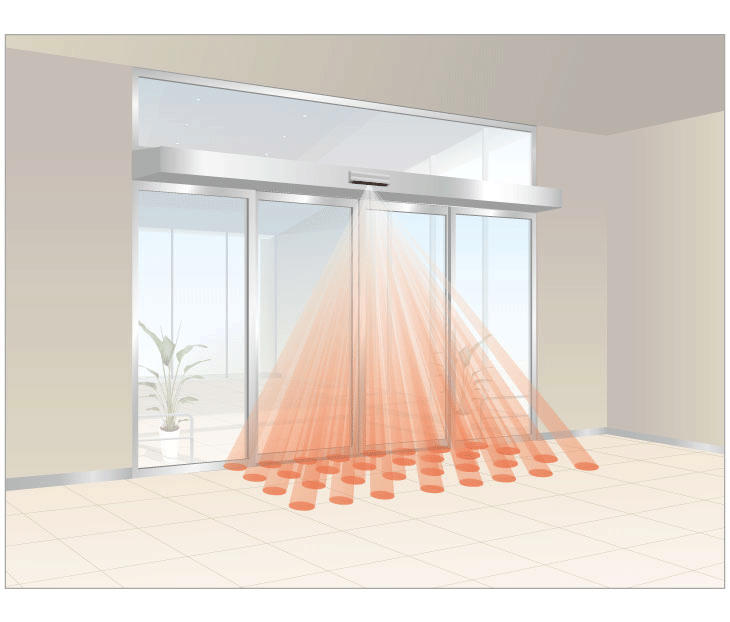

主動式紅外線感應器將紅外線射向地面再反射回來, 依反射量的變化,可檢知範圍內的人或物體。

推荐功能
安装场所

图标说明点击此处
  • 红外线
  • 静止物体检知
  • 降雪模式
  • 自我诊断
  • 起动+安全
  • 小型商场
  • 餐饮服务设施
  • 办公大楼

特色

机能简化

  • 最基本的机能,设定简単的门眉横梁型感応器。

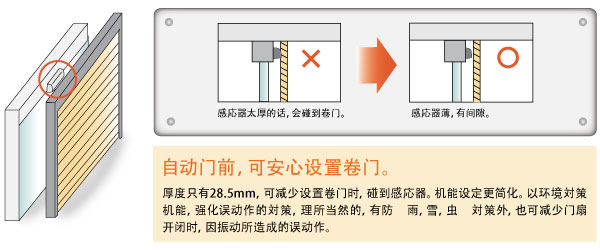

简洁的机身

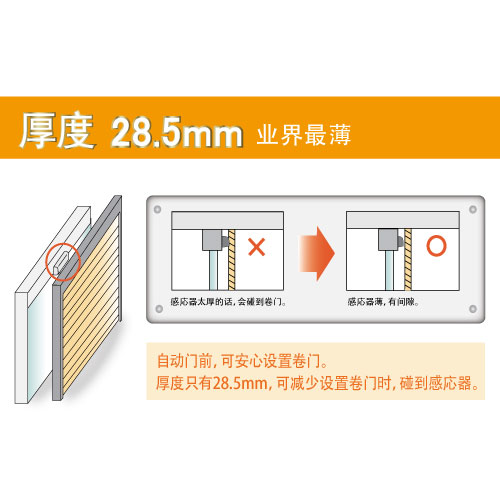

  • 本体厚度只有28.5mm的简洁机身。厚度28.5mm 业界最薄

环境対策级别

  • 可调整4段的环境対策级别。

静止検知时间

  • 有2秒・10秒・60秒・完全静止4段可変更。

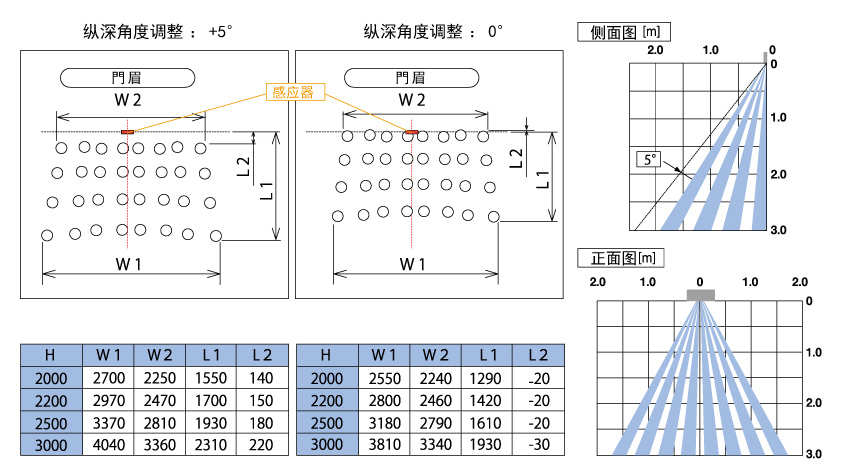

检知范围 [m(ft)]

检知范围

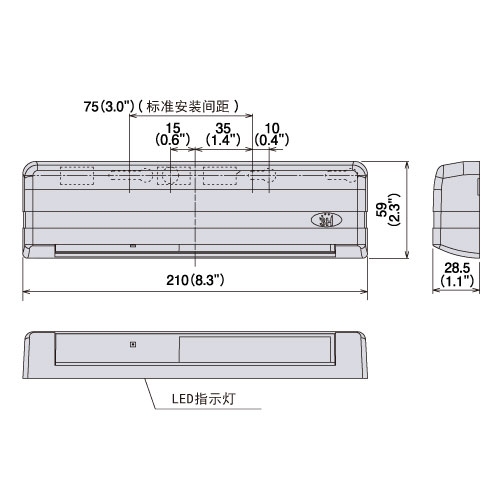

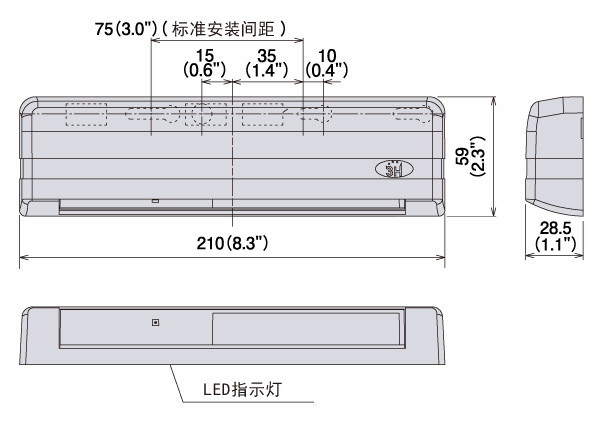

外型尺寸 [mm(inches")]

外型尺寸

规格明細

您可以通过滚动查看整个图。

品名 3H-CH01 主动式红外线感应器
检知方法 红外线主动侦测
安装高度 最大3.0m (9.84ft)
调整深度 角度 : 0° / +5°
列 : 1列 ~ 4列
调整宽度 宽 / 窄 (用遮光板调整)
静止时间装置 2秒 / 10秒 / 60秒 / ∞
频道 4频道
环境対策 普通 / 级1 / 2 / 3
感度调节 可使用
LED指示灯 待机 : 绿灯
侦测中 : 红灯
侦测到门扇 : 橘灯
等待重置 : 橘灯闪烁
电源 AC/DC12 ~ 110V±10% 50/60Hz
耗电量 AC100V : 最大2.4VA,AC24V : 最大1.7VA,AC12V : 最大1.7VA
DC24V : 最大40mA,DC12V : 最大80mA
输出 无电圧 继电器接点1a (N.O)
DC50V 0.1A (阻抗负荷)
关门延迟时间 约0.5秒
使用温度范围 -20℃ ~ +60℃,(-4°F ~ +140°F)
重量 约180g (0.40 lbs)
颜色 S : 银色
配件 配线 (1.5m),控制器固定用螺丝 (2本),安装图,说明书
