3H-IR14
兼具动态及静止检知的自动门感应器
3H-IR14（HR94D系列的后续机种）
结合成本效益与通行者安全于一体的感应器
主動式紅外線感應器
主動式紅外線感應器將紅外線射向地面再反射回來, 依反射量的變化,可檢知範圍內的人或物體。
推荐功能
安装场所
特色
业界最小
- 市场上最小巧的感应器，提供通行者在使用上的主动性及安全性
保护通行者安全
- 靠近门扇的第一列及第二列红外线可设定为永久静止检知，确保通行者安全
高效节能
- 可精确调整检知范围，减少在繁忙都市环境内所造成的误动作
可靠性
- 感应器内部的自动监测智能软体，可确保在所有环境
皆可安全，可靠的运行
侦测区域宽广
安装简便
设计精美

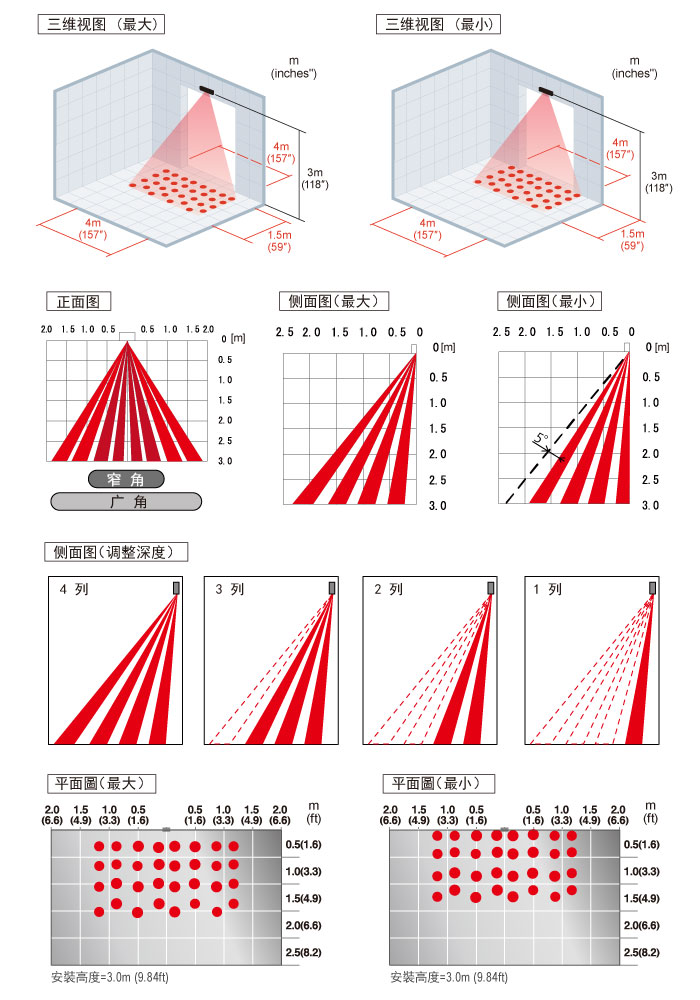

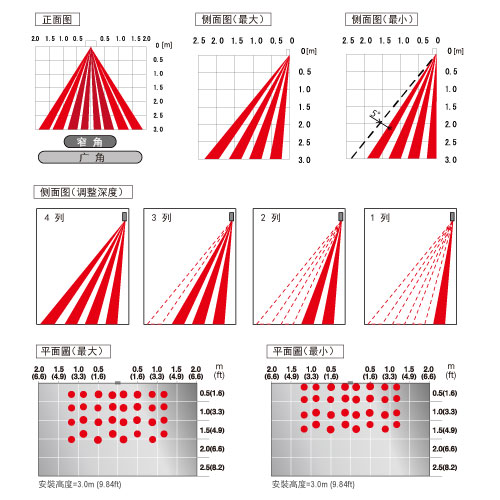

检知范围 [m(ft)]

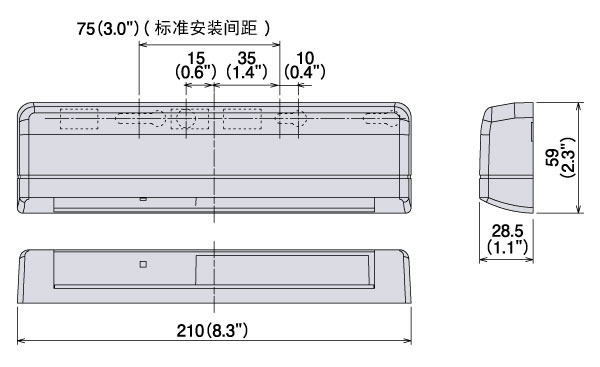

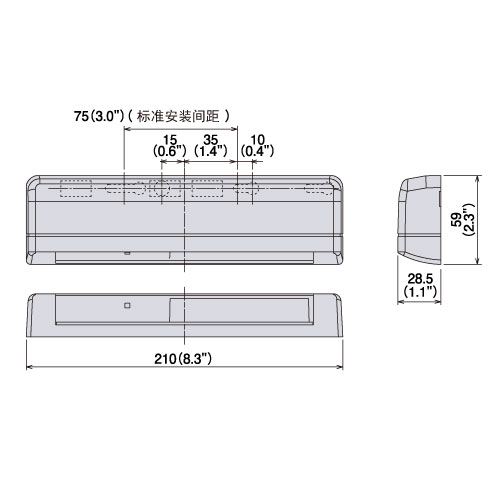

外型尺寸 [mm(inches")]
规格明細
您可以通过滚动查看整个图。
| 品名 | 3H-IR14 | |
|---|---|---|
| 检知方法 | 主动性红外线反射 | |
| 安装高度 | 最大3.0m (9.84ft) | |
| 感度调节 | 可使用 (电位器) | |
| 调整深度 | 角度 : 0° / +5° 列 : 1列 ~ 4列 |
|
| 调整宽度 | 宽 / 窄 | |
| 频道 | 4频道 | |
| 静止时间装置 | 2秒 / 30秒 / 60秒 / ∞ | |
| 环境模式 | 普通/雪 | |
| 自我诊断 | ON / OFF | |
| LED指示灯 | 待机 : 绿灯 侦测3,4列 : 红灯 侦测2列 : 闪红灯(低速) 侦测1列 : 闪红灯(高速) 侦测到门扇 : 橘灯 等待重置 : 闪橘灯 自我诊断错误 : 绿/红灯交互闪烁 |
|
| 电源 | AC/DC12 ~ 24V±10% | |
| 耗电量 | AC12V : 最大1.3VA，AC24V : 最大1.5VA DC12V : 最大65mA，DC24V : 最大35mA |
|
| 输出 | 继电器接点1c DC50V 0.1A (阻抗负荷) 故障保安 |
|
| 关门延迟时间 | 约0.5秒 | |
| 使用温度范围 | -20℃ ~ +60℃，(-4°F ~ +140°F) | |
| 外型尺寸 | 210mm (W)，59mm (H)，28.5mm (D) | |
| 重量 | 约180g (0.40 lbs) | |
| 颜色 | S : 银色，BL : 黑色 | |
| 配件 | 配线，安装图，说明书 | |
