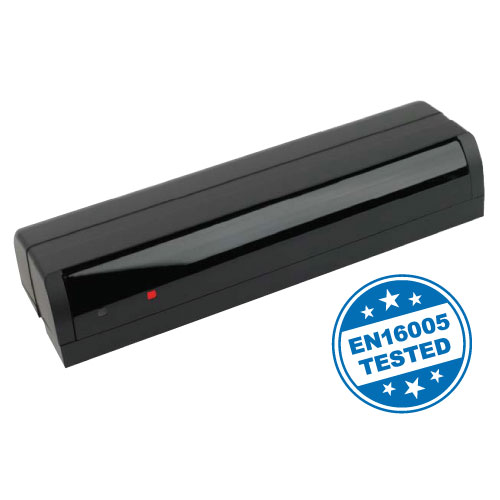

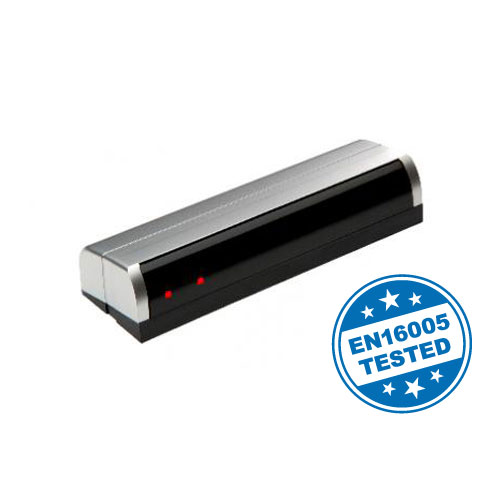

HR100-CT

TOP > 页首 > 产品介绍 > 平移自动门 > HR100-CT

兼具主动及安全的红外线自动门感应器
HR100-CT (EN16005)

可设定为单向侦测模式的远距离自动门感应器

* EN16005规章为欧盟应用于通行者自动门的章程。

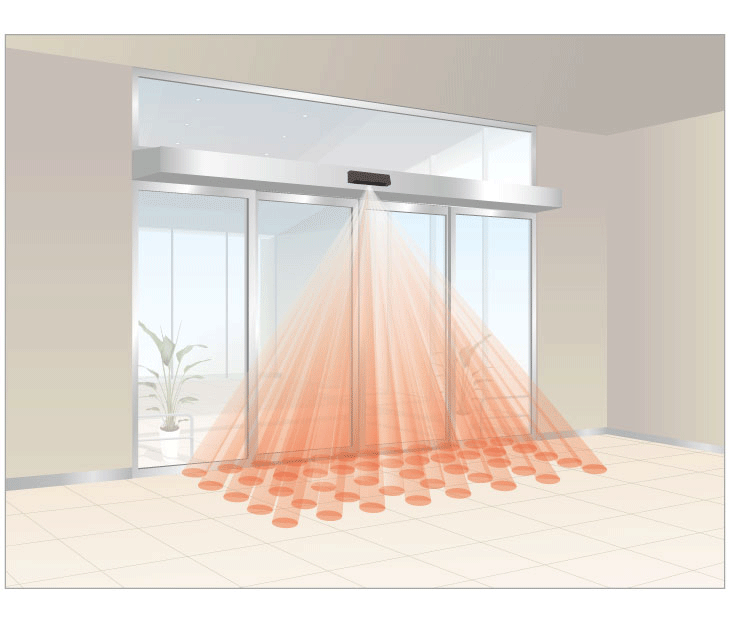

HR100-CT参阅动作原理

主動式紅外線感應器

主動式紅外線感應器

主動式紅外線感應器將紅外線射向地面再反射回來, 依反射量的變化,可檢知範圍內的人或物體。

推荐功能
安装场所

图标说明点击此处
  • 红外线
  • 門扇路徑的監控
  • 静止物体检知
  • 全彩LED
  • 平整
  • ECO模式
  • 降雪模式
  • 自我诊断
  • 防水
  • 方向检知
  • 起动+安全
  • 大型商业设施
  • 小型商场
  • 交通设施
  • 医疗设施
  • 公共设施
  • 餐饮服务设施
  • 艺文设施
  • 办公大楼
  • 休闲设施
  • 住宅

特色

节能

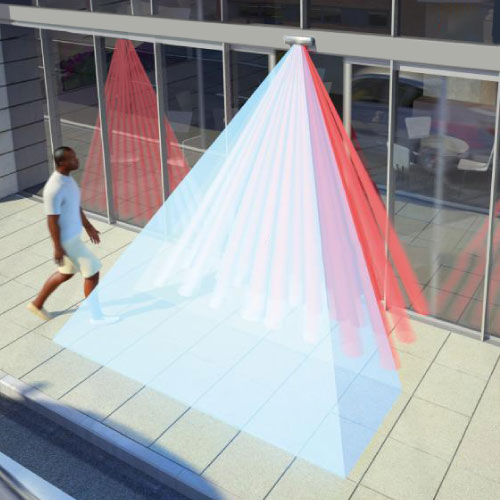

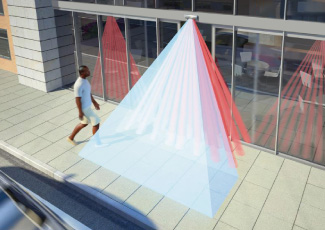

  • 具备高性能的方向性侦测模式,设定为标准模式时,可缩短20%的开门时间、减少6%用电量

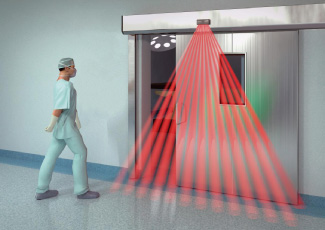

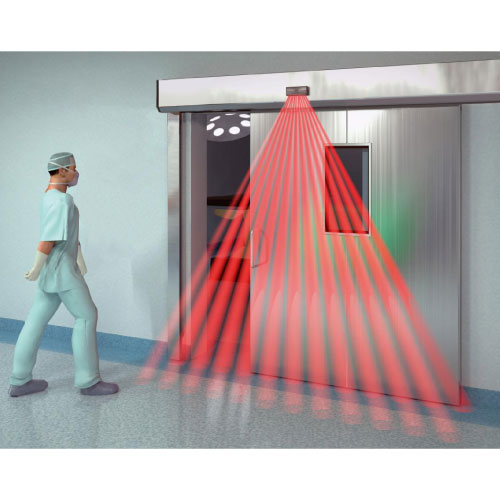

对行进于不同方向的通行者,有卓越的保护功能

  • 具有记忆门扇移动的特性且红外线光幕的性能可检知到门扇的内侧,进而更加确保行进于不同方向的通行者安全

多功能型

  • HR100-CT能适时地调整门扇的主动性以及通行者的安全侦测范围,适合安装于各种平移门
HR100-CT_检知范围
HR100-CT_检知范围

安装简便

  • HR100-CT安装时所需资讯皆已印制于感应器上

* EN16005规章为欧盟应用于通行者自动门的章程。

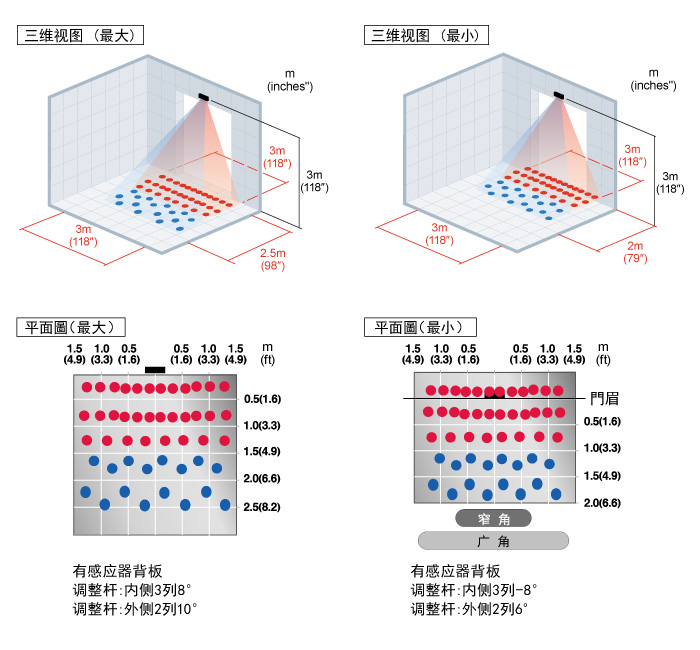

检知范围 [m(ft)]

檢知範圍

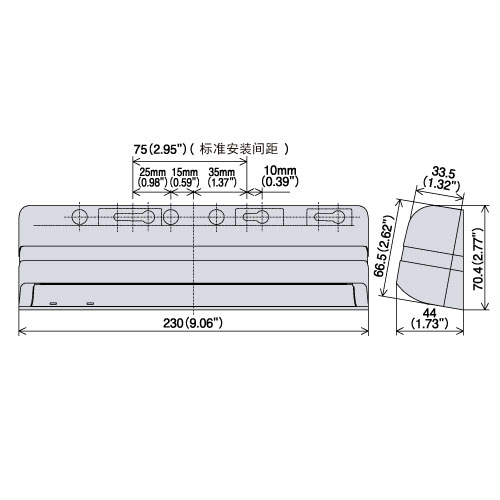

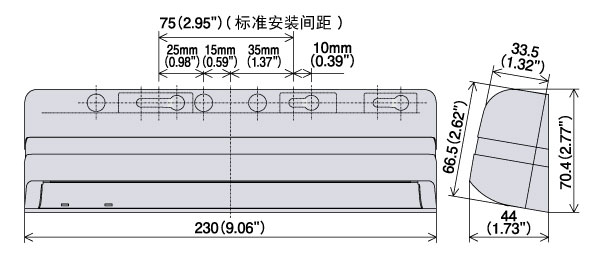

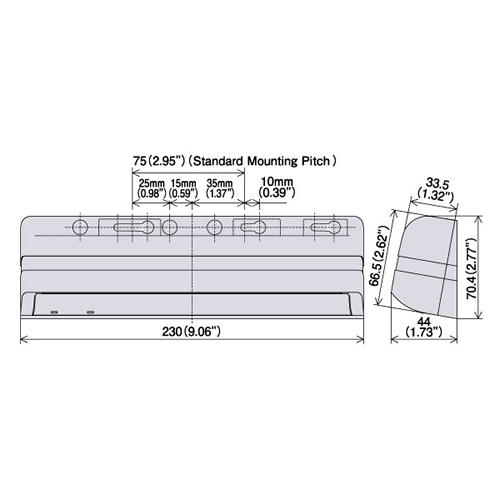

外型尺寸 [mm(inches")]

外型尺寸

规格明細

您可以通过滚动查看整个图。

品名 HR100-CT 双输出的主动及安全性红外线自动门感应器
检知方法 红外线主动侦测
安装高度 最大3.0m (9.84ft)
外形尺寸 230mm (W),70mm (H),44mm (D)
调整深度 內3列 (-8° ~ 0°)
外2列 (0° ~ +10°)
1 ~ 5列 (用指拨开关调整)
调整宽度 内3列 (宽 / 窄)
外2列 (宽 / 窄)
反应速度 0.1秒 ~ 0.2秒
静止时间装置 2秒 / 30秒 / 60秒 / ∞ (內3列)
1秒 (外2列)
频道 4频道 (用指拨开关调整)
侦测深度列数 2列 / 3列 / 4列 / 5列
环境模式 普通 / 雪 (用指拨开关调整)
门扇检知 ON / OFF (用指拨开关调整)
方向侦测 ON / OFF (用指拨开关调整)
感度调节 可使用 (电位器)
LED指示灯 待机 : 绿灯
侦测4,5列 : 蓝灯
侦测1,2,3列 : 红灯
电源 AC/DC12 ~ 24V±10%
耗电量 AC12V : 最大2.1VA,AC24V : 最大2.1VA
DC12V : 最大110mA,DC24V : 最大60mA
输出 1,2 列 : 电晶体开关 最大7.5mA (阻抗负荷)
2,3,4,5列 : A形继电器 DC50V 0.1A (阻抗负荷)
测试输入 最大6mA @ 24VDC
关门延迟时间 约0.5秒
使用温度范围 -20℃ ~ +60℃,(-4°F ~ +140°F)
使用湿度 低于80%
防水防尘等级 IP54 (含底座时)
重量 约250g (0.55 lbs)
颜色 S : 银色,BL : 黑色
配件 配线,安装图,安装螺丝,说明书

选配

HA-120是HR100-CT内蔵安装用固定架

HA-120 Internal mounting bracket HR100-CT

需用HA-120固定架,才可将HR100-CT内蔵在自动门横梁底部。与横梁毫无违和感,造型时尚。
