兼具主动性及安全性的通行者专用自动门感应器(单开关)
HR100

远距离的自动门感应器,具有保护通行者安全的卓越功能

HR100参阅动作原理

主動式紅外線感應器

主動式紅外線感應器

主動式紅外線感應器將紅外線射向地面再反射回來, 依反射量的變化,可檢知範圍內的人或物體。

推荐功能
安装场所

图标说明点击此处
  • 红外线
  • 静止物体检知
  • 平整
  • 降雪模式
  • 防水
  • 起动+安全
  • 大型商业设施
  • 小型商场
  • 交通设施
  • 医疗设施
  • 公共设施
  • 餐饮服务设施
  • 艺文设施
  • 办公大楼
  • 休闲设施
  • 住宅

特色

功能二合一的自动门感应器

  • 可分别调整门扇的主动性以及通行者的安全检知范围,以达最佳使用效能

适时开门

  • 距离门扇2m以内的检知范围即便是快速移动的通行者亦可立即侦测辨识
    * 安装高度为2.2m时

可减少安全光线的安装

  • 主动性及安全性由个别的继电器输出,故可排除安全光线的标准要求
    * 依据门型及各国现行法令而异

加强通行者安全

  • 感应器内建24个检知点的红外线光幕,更强化靠近门扇区域的安全性

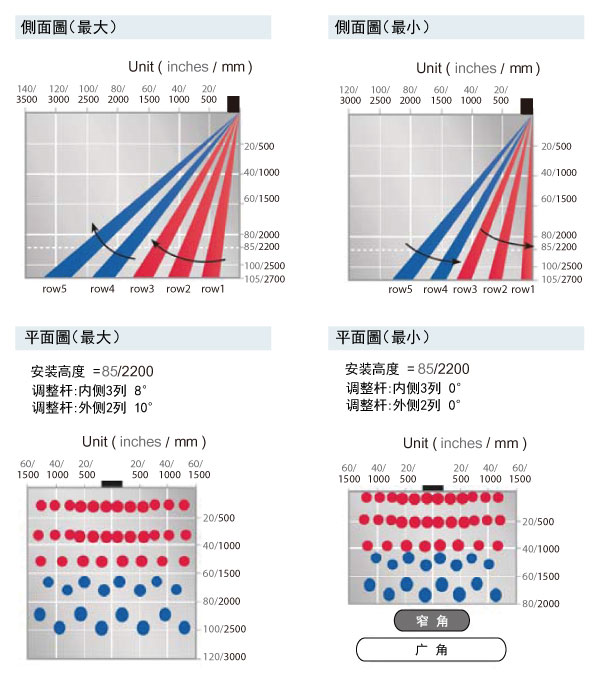

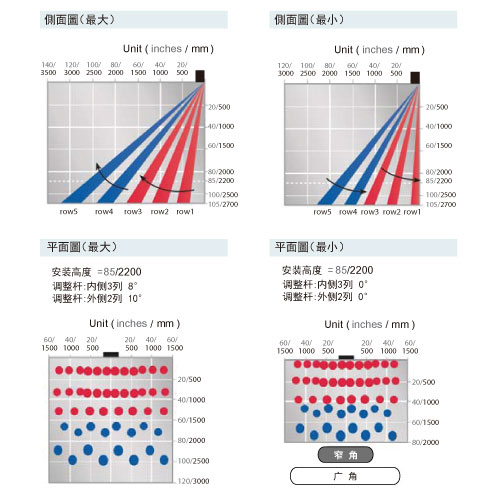

检知范围 [inches/mm]

檢知範圍

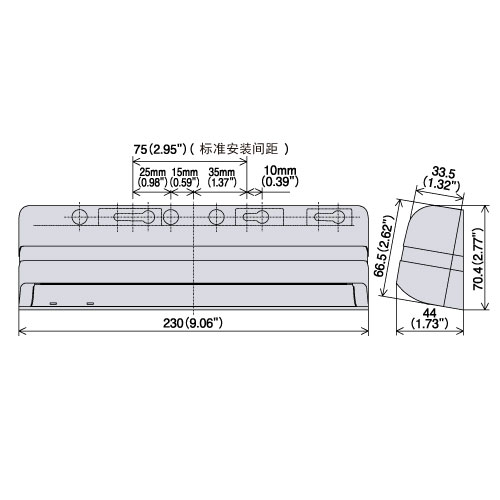

外型尺寸 [mm(inches")]

外型尺寸

规格明細

您可以通过滚动查看整个图。

品名 HR100 (单开关) 兼具主动性及安全性的通行者专用自动门感应器
检知方法 红外线主动侦测
安装高度 最大2.7m (9ft)
感度调节 可使用 (电位器)
调整深度 內3列 (0° ~ +8°)
外2列 (0° ~ +10°)
1 ~ 5列 (用指拨开关调整)
调整宽度 內3列 (宽 / 窄)
外2列 (宽 / 窄)
频道 4频道 (用指拨开关调整)
静止时间装置 2秒 / 15秒 / 60秒 / ∞ (內3列)
2秒 / 15秒 (外2列)
环境模式 普通 / 雪 (用指拨开关调整)
LED指示灯 待机 : 绿灯
侦测中 : 红灯
搜寻中 : 橘灯
电源 AC/DC12 ~ 24V±10%
耗电量 AC12V : 最大1.5VA,AC24V : 最大2.0VA
DC12V : 最大80mA,DC24V : 最大50mA
输出 继电器接点1c DC50V 0.1A (阻抗负荷)
“故障保安”时继电器启动
关门延迟时间 约0.5秒
使用温度范围 -20℃ ~ +60℃,(-4°F ~ F33+140°F)
使用湿度 低于80%
防水防尘等级 IP54
外形尺寸 230mm (W),70mm (H),44mm (D)
重量 约250g (0.55 lbs)
颜色 S : 银色,BL : 黑色
配件 配线(2.5m),安装螺丝(2本),安装图,说明书

选配

HA-120是HR100-CT内蔵安装用固定架

HA-120 Internal mounting bracket HR100

需用HA-120固定架,才可将HR100-CT内蔵在自动门横梁底部。与横梁毫无违和感,造型时尚。
