SSR-3

TOP > 页首 > 产品介绍 > 平移自动门 > SSR-3

兼具红外线及雷达功能的自动门感应器
SSR-3 (EN16005)

可设定为单向侦测模式的远距离自动门感应器

* EN16005规章为欧盟应用于通行者自动门的章程。

SSR-3参阅动作原理

複合式感應器

複合式感應器

複合式感應器結合紅外線及微波的優點。微波可檢知快速移動的物體,紅外線則可檢知到靜止物體的存在。

推荐功能
安装场所

图标说明点击此处
  • 红外线
  • 雷达
  • 門扇路徑的監控
  • 静止物体检知
  • 全彩LED
  • ECO模式
  • 降雪模式
  • 自我诊断
  • 防水
  • 方向检知
  • 起动+安全
  • 大型商业设施
  • 小型商场
  • 交通设施
  • 医疗设施
  • 公共设施
  • 餐饮服务设施
  • 艺文设施
  • 办公大楼
  • 休闲设施
  • 住宅

特色

节能

  • 具备高性能的方向性侦测模式,可缩短开门时间以及减少用电量

对行进于不同方向的通行者,有卓越的保护功能

  • 具有记忆门扇移动的特性且红外线光幕的性能可检知到门扇的内侧,进而更加确保行进于不同方向的通行者安全
SSR-3_对行进于不同方向的通行者,有卓越的保护功能
SSR-3_对行进于不同方向的通行者,有卓越的保护功能

侦测区域宽广

  • 检知范围达4公尺宽X4公尺深,且可设定准确的开门时间,适用于机场,超级市场,购物中心
SSR-3_调整深度

安装简便

  • SSR-3安装时所需资讯皆已印制于感应器上

* EN16005规章为欧盟应用于通行者自动门的章程。

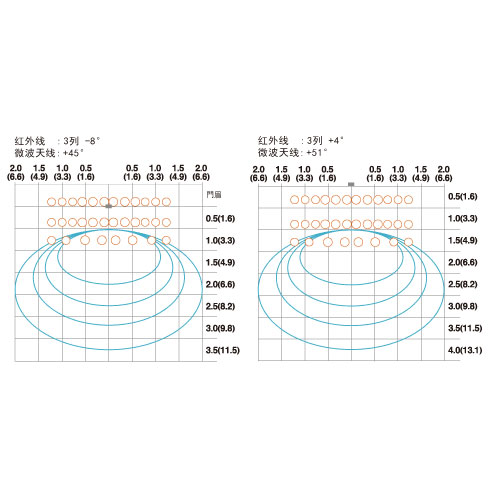

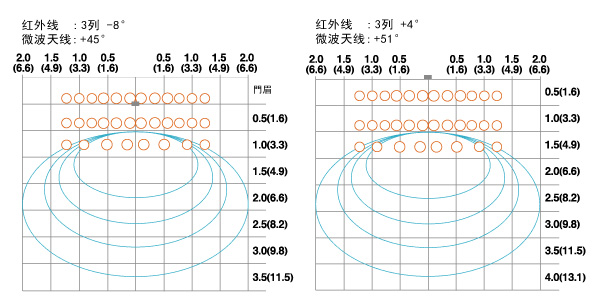

检知范围 [m(ft)]

检知范围

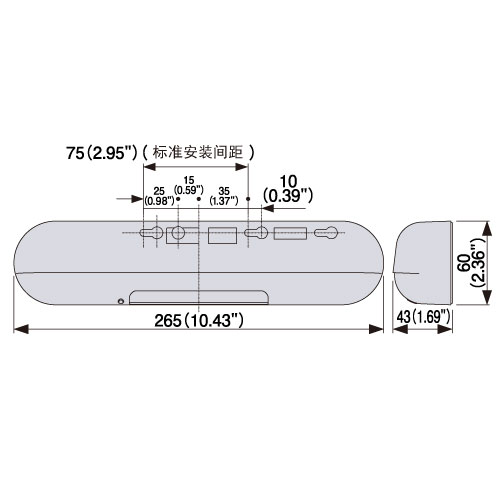

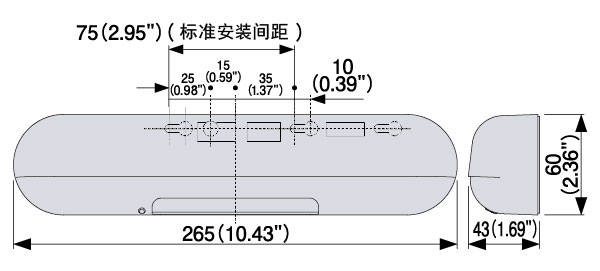

外型尺寸 [mm(inches")]

外型尺寸

规格明細

您可以通过滚动查看整个图。

品名 SSR-3 双输出的主动及安全性红外线自动门感应器
检知方法 兼具微波型动体检知24GHz频道以及红外线静止检知
安装高度 最大3.2m (10.50ft)
感度调节 可使用 (电位器)
调整深度 主动性红外线3列 -8° ~ +4°(用螺丝调整)
调整微波天线 上 / 下 +15° ~ +51°(3° / 格)
微波灵敏度调节 (电位器)
调整宽度 主动性红外线 宽 / 窄 (用遮光板调整)
频道 4频道 (用指拨开关调整)
静止时间装置 2秒 / 30秒 / 60秒 / ∞ (主动性红外线3列)
环境模式 普通 / 雪 (用指拨开关调整)
门扇检知 ON / OFF(用指拨开关调整)
方向侦测 ON / OFF (用指拨开关调整)
LED指示灯 待机 : 绿灯
侦测3列 : 红灯
侦测2列 : 闪红灯(低速)
侦测1列 : 闪红灯(高速)
自我诊断错误 : 绿/红灯交互闪烁(高速)
电源 AC/DC12 ~ 24V±10%
耗电量 AC12V : 最大2.5VA,AC24V : 最大2.5VA
DC12V : 最大150mA,DC24V : 最大80mA
输出 红外线 光继电器非极性
电压 : 最大48VDC 电流 : 最大300mA (阻抗负荷)
雷达 A形继电器 DC50V 0.1A (阻抗负荷)
测试输入 最大6mA @ 24VDC
关门延迟时间 红外线 : 约0.5秒
微波 : 约1.5秒
反应速度 約0.1秒 ~ 0.2秒
使用温度范围 -20℃ ~ +60℃,(-4°F ~ +140°F)
使用湿度 低于80%
防水防尘等级 IP54
外形尺寸 265mm (W),60mm (H),43mm (D)
重量 约260g (0.56 lbs)
颜色 S : 银色,BL : 黑色
配件 配线, 安装螺丝(2本), 安装图, 说明书,遮光板
